Dall'amministratore
Le cartucce filtranti antipolvere rappresentano il cuore dei moderni sistemi di raccolta polveri industriali. Questi componenti cilindrici apparentemente semplici svolgono il compito fondamentale di separare il particolato fine dai flussi d'aria, spesso determinando se una struttura raggiunge la conformità ambientale, protegge la salute dei lavoratori e funziona in modo economicamente vantaggioso. Eppure, dietro il loro aspetto semplice si celano una sofisticata scienza dei materiali, un'ingegneria precisa e una tecnologia in evoluzione che continua ad avanzare i confini delle prestazioni di filtrazione.
Comprendere la tecnologia delle cartucce, dalla struttura molecolare dei media filtranti ai sistemi di rivestimento avanzati, consente ai gestori e agli ingegneri delle strutture di prendere decisioni informate sulla selezione del sistema, sulle pratiche di manutenzione e sulle strategie di ottimizzazione che riducono i costi migliorando al tempo stesso i risultati ambientali.

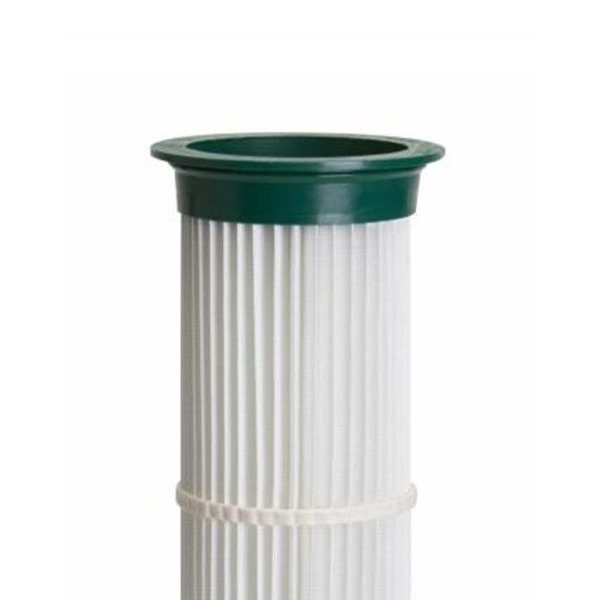

A cartuccia del filtro antipolvere è costituito da più strati di materiale ingegnerizzato legati insieme per creare un elemento di filtraggio. A differenza dei filtri a pannello piatto o dei tradizionali filtri a maniche, le cartucce presentano una struttura pieghettata che moltiplica la superficie effettiva per la cattura delle particelle.
Il design pieghettato è la caratteristica distintiva che distingue le cartucce da altri tipi di filtri. Le pieghe verticali (tipicamente 20-40 per cartuccia) corrono dall'alto verso il basso, creando una superficie ondulata che aumenta notevolmente l'area disponibile per la cattura delle particelle. Una singola cartuccia che misura circa 10 pollici di diametro e 22 pollici di altezza può fornire 300-500 piedi quadrati di superficie di filtrazione, equivalente a più filtri a pannello piatto con un ingombro molto ridotto.
La costruzione a strati comprende:
Manicotto di supporto interno: Struttura rigida che impedisce il collasso sotto la differenza di pressione
Mezzi filtranti primari: Strato principale che cattura il particolato
Strati secondari: Superfici di filtrazione aggiuntive per una maggiore efficienza e longevità
Tappi terminali superiori e inferiori: Elementi di tenuta che impediscono il bypass attorno al media filtrante
Sistemi adesivi: Unire gli strati insieme mantenendo la permeabilità dei media
La configurazione pieghettata offre numerosi vantaggi prestazionali rispetto ai filtri piatti. Aumentando la superficie di 5-10 volte rispetto ai pannelli piatti di dimensioni simili, le cartucce pieghettate consentono una velocità frontale inferiore (velocità dell'aria attraverso la superficie del filtro), che riduce la caduta di pressione e migliora l'efficienza di raccolta. Una caduta di pressione inferiore significa che la ventola del sistema richiede meno potenza per ottenere lo stesso flusso d'aria, riducendo direttamente il consumo di energia.
L'ingombro compatto è un altro grande vantaggio. A raccoglitore di polvere a cartuccia contenente elementi pieghettati occupa uno spazio significativamente inferiore rispetto ai sistemi a maniche ottenendo un flusso d'aria equivalente. Questa efficienza spaziale ha favorito un'adozione diffusa in strutture con un'area disponibile limitata.
Il mezzo filtrante stesso, il materiale che cattura effettivamente le particelle di polvere, è il luogo in cui avviene la maggior parte dell’innovazione nella tecnologia delle cartucce. Diversi materiali multimediali offrono caratteristiche prestazionali distinte adatte a diverse applicazioni.
La fibra di vetro era il mezzo filtrante a cartuccia originale e rimane comune per le applicazioni generiche. Composto da fibre di vetro orientate in modo casuale legate con resina, il supporto in fibra di vetro offre una buona resistenza chimica, resistenza alle alte temperature (fino a 260°C) ed efficienza in termini di costi. Tuttavia, la fibra di vetro ha caratteristiche di rilascio di polvere moderate e può subire attacchi alcalini in determinati ambienti chimici.
Intervallo di temperatura: fino a 260°C continui
Resistenza chimica: Buono per la maggior parte degli acidi; limitato all'esposizione alcalina
Rilascio della torta di polvere: Moderato; durante la pulizia potrebbe rientrare della polvere
Costo: Da basso a moderato
Applicazioni tipiche: Fonderie, lavorazione dei metalli, polveri industriali in genere
Le fibre di poliestere offrono migliori caratteristiche di rilascio della polvere rispetto alla fibra di vetro, riducendo la forza richiesta durante la pulizia del filtro. Questa pulizia più delicata riduce l'affaticamento del mezzo filtrante e prolunga la durata. Il poliestere gestisce l'umidità meglio della fibra di vetro ma ha una capacità di temperatura massima inferiore.
Intervallo di temperatura: fino a 150°C continui
Resistenza chimica: Buono per la maggior parte degli acidi e degli alcali; limitato a forti agenti ossidanti
Rilascio della torta di polvere: Eccellente; pulire molto facilmente durante gli eventi di impulso
Costo: Moderato
Applicazioni tipiche: Farmaceutico, alimentare, cementifici
Il politetrafluoroetilene (PTFE) è un fluoropolimero sintetico applicato come rivestimento sottile sulle superfici dei media filtranti. Il rivestimento in PTFE migliora notevolmente il rilascio dei residui di polvere: la polvere praticamente scivola via dalla superficie del filtro anziché richiedere una pulizia aggressiva. Questa tecnologia ha rivoluzionato le prestazioni dei filtri a cartuccia, in particolare per le polveri difficili.
Rilascio della polvere: Eccezionale; adesione minima indipendentemente dal tipo di polvere
Compatibilità della temperatura: Dipendente dal mezzo (tipicamente 150-260°C a seconda del mezzo di base)
Resistenza all'umidità: Eccellenti proprietà idrofobiche impediscono l'assorbimento dell'umidità
Costo: Alto; premio significativo rispetto ai supporti non patinati
Applicazioni tipiche: Polveri appiccicose, processi umidi, esigenze di pulizia ad alta frequenza
La tecnologia all'avanguardia delle nanofibre utilizza fibre sintetiche estremamente fini (spesso con un diametro inferiore a 1 micrometro) per creare superfici filtranti ultra dense. Questi mezzi raggiungono efficienze di raccolta del 99,95-99,99%, catturando particelle fino a 0,3 micron. I media in nanofibra presentano inoltre un eccellente rilascio di polvere e possono ridurre significativamente la frequenza di pulizia del filtro.
Efficienza della raccolta: 99,95-99,99% per particelle fino a 0,3 micron
Rilascio della polvere: Superiore; è richiesta una forza di pulizia minima
Durata del filtro: Esteso del 30-50% rispetto ai media convenzionali
Costo: Prezzi premium; opzione multimediale dal costo più elevato
Applicazioni tipiche: Settore farmaceutico, elettronico, ambienti ultrapuliti
Oltre alle fibre del mezzo di base, i rivestimenti e i trattamenti superficiali influenzano notevolmente le prestazioni del filtro. Questi strati microscopicamente sottili modificano il modo in cui la polvere interagisce con le superfici del filtro.
Il rivestimento in PTFE (Teflon) crea una superficie scivolosa su cui le particelle di polvere non possono aderire facilmente. Il rivestimento viene applicato tramite elettrospray o altri metodi di precisione per creare uno strato uniforme tipicamente spesso 20-50 micron. Le superfici in PTFE sono intrinsecamente idrofobiche, respingono l'umidità e prevengono l'aggregazione della polvere dovuta all'umidità.
I vantaggi del rivestimento in PTFE sono sostanziali:
Notevole miglioramento nel rilascio della polvere: La forza di pulizia della torta si riduce del 50-70%
Frequenza di pulizia ridotta: La pulizia a impulsi può essere meno aggressiva, prolungando la durata del supporto
Gestione dell'umidità: Prestazioni eccellenti in ambienti umidi o con processi bagnati
Prestazioni di polvere appiccicosa: Gestisce cioccolatini, minerali e adesivi che accecherebbero i supporti non rivestiti
Estensione della durata del filtro: Durata utile maggiore del 30-50% rispetto ai supporti non rivestiti
I rivestimenti oleorepellenti respingono oli e lipidi, impedendo alla polvere carica di olio di incrostarsi e accecare i filtri. Questi rivestimenti sono particolarmente preziosi nelle operazioni di lavorazione in cui gli aerosol dei fluidi per la lavorazione dei metalli si combinano con la polvere metallica per creare tenaci strati di polvere. I rivestimenti oleorepellenti mantengono la loro efficacia anche quando il supporto di base viene caricato con particelle di polvere.
Alcune cartucce utilizzano la tecnologia delle fibre caricate elettrostaticamente per migliorare la cattura delle particelle. Le cariche attirano le particelle fini, migliorando l'efficienza di raccolta delle particelle submicroniche. Gli effetti elettrostatici vengono mantenuti anche quando le cariche statiche si dissipano gradualmente nel corso della vita del filtro, rendendolo un miglioramento efficace a lungo termine.
Nelle applicazioni farmaceutiche, di trasformazione alimentare e nelle camere bianche, i trattamenti superficiali che inibiscono la crescita microbica prevengono la colonizzazione dei filtri da parte di batteri e funghi. Questi trattamenti non eliminano i microbi ma ne rallentano la crescita, prolungando la durata accettabile del filtro prima che la contaminazione microbica richieda la sostituzione.
Le superfici nanostrutturate idrofobiche emergenti imitano le caratteristiche della foglia di loto, creando un effetto superidrofobico che elimina sia l'umidità che le particelle fini con una forza pulente minima. Queste superfici avanzate promettono di prolungare ulteriormente la durata del filtro riducendo al tempo stesso il fabbisogno energetico per la pulizia.
L'efficienza di raccolta misura la percentuale di particelle che entrano nel filtro e vengono catturate. Una cartuccia con efficienza del 99,5% consente il passaggio dello 0,5% delle particelle in entrata. Questa percentuale apparentemente piccola può essere significativa nelle applicazioni ad alto volume.
L'efficienza varia in base alla dimensione delle particelle, poiché la maggior parte delle cartucce è meno efficiente nel catturare particelle estremamente fini (sotto 1 micrometro). L'efficienza cambia anche durante la vita del filtro: l'efficienza in genere aumenta man mano che la polvere si accumula sulla superficie del filtro e crea uno strato di filtrazione aggiuntivo, fino a quando la torta di polvere accumulata diventa così densa che l'aria inizia a passare attorno ad essa anziché attraverso di essa.
La caduta di pressione è la resistenza al flusso d'aria creata dal mezzo filtrante. La caduta di pressione iniziale con filtri puliti è in genere di 2-5 pollici di colonna d'acqua, a seconda della struttura del mezzo e della velocità frontale dell'aria. Man mano che la polvere si accumula, la caduta di pressione aumenta in modo lineare fino al momento della pulizia. La caduta di pressione massima consentita (tipicamente 6-8 pollici di colonna d'acqua) attiva i cicli di pulizia automatici.
Comprendere la caduta di pressione è fondamentale per l’efficienza energetica del sistema. Un aumento di 2 pollici della caduta di pressione richiede che la ventola consumi circa il 15-20% di energia in più. La sostituzione regolare del filtro prima che la caduta di pressione diventi eccessiva è una disciplina di manutenzione essenziale che incide direttamente sui costi operativi.
Misurata in piedi cubi al minuto (CFM) o metri cubi all'ora (CMH), la capacità del flusso d'aria indica il volume di aria polverosa che una cartuccia può elaborare. La capacità del flusso d'aria dipende dall'area del filtro, dalla permeabilità del mezzo e dalla caduta di pressione accettabile. Una singola cartuccia elabora tipicamente 300-1.200 CFM a seconda di questi fattori.
Il dimensionamento del sistema deve tenere conto del funzionamento simultaneo di tutti i punti di emissione più un margine di sicurezza per l'espansione futura. I sistemi sottodimensionati non sono in grado di mantenere la velocità dell’aria richiesta per la cattura della polvere, con conseguenti emissioni fuggitive e raccolta inadeguata.
La temperatura massima di funzionamento continuo varia in base al tipo di supporto e al rivestimento. La fibra di vetro e i poliesteri ad alta temperatura tollerano 250-260°C, mentre il poliestere standard è limitato a 150°C. Il rivestimento in PTFE non altera i limiti di temperatura del mezzo di base ma fornisce prestazioni superiori entro tali limiti. La capacità di temperatura dei supporti in nanofibra dipende dalla composizione della fibra di base.
Brevi escursioni di temperatura al di sopra del valore nominale continuo sono tollerabili (5-10 minuti al di sopra della temperatura nominale raramente causano danni permanenti), ma il funzionamento prolungato a temperature elevate provoca un rapido degrado. La gestione della temperatura diventa fondamentale nelle applicazioni ad alta temperatura come fonderie e acciaierie.
L'elevata concentrazione di polvere esaurisce la capacità del filtro più rapidamente, richiedendo sostituzioni più frequenti. La polvere fine intasa il supporto più facilmente della polvere grossolana. L'adesione appiccicosa della polvere riduce la durata effettiva del filtro richiedendo una pulizia più aggressiva. La polvere igroscopica che assorbe l'umidità può incrostare e oscurare i filtri. Comprendere le caratteristiche della polvere consente di prevedere aspettative realistiche sulla durata del filtro.
Il funzionamento continuo alla capacità di progetto produce una durata prevedibile del filtro. Il funzionamento a carico parziale può prolungare la durata del filtro riducendo il tasso di caricamento della polvere. Cicli di avvio-arresto frequenti possono ridurre la durata a causa dei picchi di pressione durante l'avvio. La stabilità della temperatura migliora la longevità del filtro; gli sbalzi di temperatura causano la contrazione e l'espansione dei media, accelerando l'affaticamento delle fibre.
La pulizia aggressiva del filtro (pressione o frequenza di impulso eccessiva) affatica le fibre del mezzo e ne riduce la durata. Tuttavia, una pulizia inadeguata che consenta un aumento eccessivo della caduta di pressione può causare il blocco permanente del mezzo. Parametri di pulizia adeguati, bilanciati per mantenere una caduta di pressione ragionevole senza sollecitare eccessivamente il mezzo, ottimizzano la durata del filtro.
La scarsa tenuta dei cappucci terminali consente il bypass dell'aria sporca, riducendo la durata effettiva del filtro attraverso il bypass interno anziché il vero esaurimento del mezzo. L'installazione impropria della cartuccia, che lascia spazi vuoti o danneggia i cappucci terminali, compromette le prestazioni del sistema fin dal primo giorno.
L'elevata umidità può accelerare la formazione di accumuli di polvere e il deterioramento dei supporti. Gli sbalzi di temperatura estremi stressano le fibre dei media. Atmosfere corrosive contenenti vapori acidi o alcalini attaccano chimicamente i mezzi. La protezione delle apparecchiature di raccolta dalle condizioni ambientali difficili prolunga significativamente la durata dei componenti.
La pulizia a getto di impulsi, il metodo di pulizia delle cartucce più comune, invia getti di aria compressa ad alta pressione attraverso il mezzo filtrante al contrario. Questo metodo di pulizia è efficace e affidabile. Tuttavia, prestazioni ottimali richiedono un'attenta calibrazione della pressione e della frequenza degli impulsi.
Pressione del polso: Tipicamente aria compressa da 80-100 PSI; una pressione eccessiva (superiore a 120 PSI) danneggia il supporto
Durata dell'impulso: 50-200 millisecondi; impulsi più lunghi non migliorano la pulizia ma aumentano lo stress del mezzo
Frequenza di pulizia: I sistemi automatizzati misurano la caduta di pressione e attivano la pulizia quando viene raggiunta la soglia preimpostata, in genere ogni 2-24 ore a seconda dell'applicazione
Fasatura dell'elettrovalvola: Il funzionamento preciso della valvola è fondamentale; valvole usurate o mal regolate creano schemi di pulizia irregolari
I moderni collettori a cartuccia includono sensori di caduta di pressione che forniscono un monitoraggio in tempo reale. Il tracciamento della caduta di pressione nel tempo rivela le tendenze delle prestazioni del filtro. Se la caduta di pressione aumenta più velocemente del previsto, ciò segnala potenziali problemi:
Bypass della polvere: Un rapido aumento della pressione può indicare un guasto della guarnizione o un posizionamento errato della cartuccia
Danni ai media: Il mezzo filtrante strappato o perforato mostra un improvviso picco di pressione
Accumulo di umidità: La polvere bagnata intasa il mezzo causando un aumento eccessivo della pressione
Guasto del sistema di pulizia: Una pulizia inadeguata consente un progressivo aumento della pressione
Il confronto delle prestazioni effettive della caduta di pressione rispetto al riferimento storico rivela i problemi emergenti prima che si verifichi un guasto del sistema, consentendo una pianificazione proattiva della manutenzione.
La pulizia a getto pulsato dipende dall'aria compressa pulita e asciutta. Gli aerosol d'olio provenienti dai compressori d'aria rivestono i mezzi filtranti e riducono l'efficacia della pulizia. Il vapore acqueo si condensa nelle giornate fredde e crea strati di polvere bagnata. Gli essiccatori e i filtri di alta qualità del sistema di aria compressa sono investimenti di manutenzione essenziali che prolungano la durata del filtro e riducono i guasti del sistema di pulizia.
Diverse strategie riducono la frequenza di sostituzione del filtro:
Sovradimensionamento: La specifica di cartucce di capacità maggiore che funzionano a una velocità frontale dell'aria inferiore riduce la caduta di pressione e prolunga la durata del 20-30%
Prefiltrazione: La rimozione delle particelle grossolane prima che raggiungano le cartucce principali protegge le costose cartucce per supporti fini
Supporti di qualità: I supporti premium rivestiti in PTFE o in nanofibra costano inizialmente di più, ma garantiscono una durata maggiore del 30-50%, garantendo un eccellente valore economico
Controllo ambientale: La gestione dell'umidità e della temperatura nell'alloggiamento di raccolta riduce i problemi di accumulo di polvere
Pulizia adeguata: I parametri di impulso ottimizzati mantengono le condizioni del filtro senza stress eccessivo
L'efficienza della cartuccia pulita riflette la capacità di cattura intrinseca dei media filtranti. Mentre il filtro funziona, la polvere si accumula sulla superficie, creando uno strato di polvere che aumenta effettivamente l'efficienza: la polvere accumulata funge da stadio di filtrazione aggiuntivo. Questo miglioramento dell'efficienza continua per un certo periodo, in genere settimane o mesi a seconda della concentrazione della polvere.
Tuttavia, all’aumentare dello spessore del panello di polvere, l’efficienza raggiunge il picco e poi diminuisce gradualmente poiché l’alta pressione attraverso il panello accumulato fa sì che l’aria passi sempre più attorno alla polvere anziché attraverso di essa. Alla fine, il sistema raggiunge la massima caduta di pressione consentita, avviando la pulizia. Il ciclo di pulizia rimuove la maggior parte della polvere accumulata, riportando l'efficienza ai valori iniziali di pulizia del filtro, quindi il ciclo si ripete.
La penetrazione (percentuale di particelle che attraversano il sistema non trattato) diminuisce inizialmente man mano che la polvere si accumula, creando il miglioramento dell'efficienza sopra menzionato. Tuttavia, la penetrazione aumenta nuovamente all'aumentare dello spessore della torta e il bypass diventa significativo. Il punto di penetrazione più bassa (efficienza più alta) si verifica generalmente al 60-80% della caduta di pressione massima consentita.
Questa relazione ha implicazioni pratiche: la sostituzione dei filtri prima di raggiungere la massima caduta di pressione mantiene un'efficienza media più elevata per tutto il ciclo di vita del filtro, anche se le singole cartucce potrebbero teoricamente funzionare più a lungo.
Le particelle submicroniche (sotto 1 micrometro) sono particolarmente difficili da catturare. Sebbene la maggior parte delle cartucce pubblicizzi un'efficienza del 99%, questa efficienza si applica alle particelle nell'intervallo da 1 a 10 micrometri dove i meccanismi di raccolta (impatto, intercettazione, diffusione) funzionano in modo più efficace. L'efficienza delle particelle submicroniche può essere inferiore del 5-10%.
Per le applicazioni che richiedono un eccezionale controllo submicronico (produzione farmaceutica, elettronica, ambienti ultrapuliti), i media in nanofibra con le loro fitte reti di fibre migliorano significativamente la cattura submicronica.
Fonderie, acciaierie e processi chimici ad alta temperatura generano polvere a temperature elevate che richiedono mezzi che mantengano l'integrità del calore. Sono essenziali supporti in poliestere o fibra di vetro per alte temperature nominali fino a 250-260°C. Il rivestimento in PTFE fornisce un rilascio di polvere superiore in queste condizioni difficili.
La gestione della temperatura, utilizzando l'isolamento o condotti di ingresso raffreddati ad acqua per ridurre la temperatura dell'aria in ingresso, prolunga la durata del filtro ad alta temperatura. Consentire all'aria in ingresso di raffreddarsi leggermente al di sotto della temperatura massima del supporto fornisce un margine operativo per i picchi di temperatura durante i picchi di produzione.
La polvere di cioccolato nei dolciumi, la colofonia nella lavorazione del legno e la polvere minerale nella produzione di ceramica sono tutte sfide attuali: la polvere aderisce fortemente ai media filtranti standard, richiedendo una pulizia aggressiva che danneggia i media. I supporti rivestiti in PTFE o oleorepellenti con proprietà superiori di rilascio della polvere eccellono in queste applicazioni.
Per la polvere igroscopica che assorbe umidità, la pre-essiccazione dell'aria in ingresso o dell'alloggiamento del filtro riscaldato previene l'assorbimento e l'aggregazione dell'umidità. Alcune strutture utilizzano cartucce con dispositivi di drenaggio per gestire la condensa dell'umidità.
I processi di macinazione a umido e gli ambienti ad elevata umidità creano polvere carica di umidità che intasa i supporti standard. Le proprietà idrofobe dei supporti rivestiti in PTFE impediscono l'assorbimento dell'acqua. Alcuni impianti utilizzano collettori a cartuccia con drenaggio dell'umidità per gestire il trascinamento di gocce d'acqua dai processi a umido.
Alcune sostanze chimiche attaccano determinati mezzi filtranti. Gli acidi forti richiedono mezzi rivestiti in poliestere o PTFE; gli alcali forti possono danneggiare il poliestere, richiedendo fibra di vetro. La valutazione della compatibilità chimica garantisce che la selezione dei mezzi corrisponda all'ambiente chimico specifico.
I rigorosi requisiti di pulizia nella produzione alimentare e farmaceutica richiedono mezzi con la massima efficienza. Le cartucce in nanofibra che soddisfano gli standard ultra-puliti sono standard in questi settori. I rivestimenti antimicrobici prevengono la crescita biologica che potrebbe contaminare il prodotto o compromettere le prestazioni del filtro.
I supporti premium (rivestiti in PTFE o nanofibra) costano 3-5 volte di più rispetto ai supporti in fibra di vetro di base. Tuttavia, l’analisi del costo orario spesso rivela che i media premium offrono un valore economico superiore:
| Tipo di supporto | Costo unitario | Vita prevista (ore) | Costo per ora di funzionamento | Cicli di pulizia/anno |
|---|---|---|---|---|
| Fibra di vetro | 100 | 2.000 | 0.05 | 4.380 |
| Poliestere | 150 | 2.500 | 0.06 | 3.500 |
| Rivestito in PTFE | 350 | 3.500 | 0.10 | 2.000 |
| Nano-fibra | 500 | 4.500 | 0.11 | 1.500 |
Questa analisi rivela che mentre i media premium hanno un costo orario più elevato solo per il materiale, la durata prolungata e la ridotta frequenza di pulizia riducono i costi operativi totali del sistema se si tiene conto di energia, manodopera e usura dei sistemi di pulizia.
I filtri sporchi che richiedono un'elevata potenza della ventola per superare la caduta di pressione consumano molta più energia rispetto ai sistemi sottoposti a corretta manutenzione. Una singola cartuccia che funziona con una caduta di pressione eccessiva (a causa della sostituzione ritardata) può aggiungere 1-2 kilowatt al consumo energetico del sistema. Negli impianti a funzionamento continuo, ciò si traduce in migliaia di dollari all’anno in costi energetici non necessari.
Consumo ridotto di aria compressa: La pulizia delicata dei materiali premium richiede una pressione di pulizia inferiore
Minore manodopera di manutenzione: Sostituzioni meno frequenti riducono il fabbisogno di manodopera
Usura ridotta dell'attrezzatura: La minore caduta di pressione riduce lo stress su ventole e cuscinetti
Miglioramento delle prestazioni ambientali: L'elevata efficienza costante garantisce un'aria di scarico più pulita
Tempi di inattività della struttura ridotti: Una maggiore durata del filtro significa meno interruzioni per la manutenzione
La corretta installazione della cartuccia impedisce il bypass che comprometterebbe le prestazioni del sistema. Le pratiche chiave includono:
Ispezionare i cappucci terminali: Prima dell'installazione, verificare che i cappucci terminali non siano danneggiati e che le guarnizioni siano intatte
Alloggiamento pulito: Rimuovere polvere e detriti dall'alloggiamento della cartuccia prima dell'installazione
Seduta corretta: Assicurarsi che la cartuccia sia posizionata correttamente nelle connessioni superiore e inferiore senza spazi vuoti
Ispezione della guarnizione: Verificare che le guarnizioni siano presenti, posizionate correttamente e non danneggiate
Hardware di fissaggio: Fissare adeguatamente eventuali elementi di fissaggio o morsetti senza serrarli eccessivamente
Prova di pressione del sistema: Dopo l'installazione, verificare che il sistema mantenga la pressione senza perdite
Le cartucce sono fragili nonostante appaiano robuste. Una manipolazione brusca può danneggiare i manicotti di supporto interni o creare microperforazioni nei supporti che non vengono rilevate finché il test della pressione non rivela perdite.
Maneggiare con cura le cartucce; evitare cadute o urti violenti
Trasportare in un imballaggio protettivo per evitare danni
Conservare in un ambiente asciutto per evitare l'assorbimento di umidità prima dell'installazione
Proteggere da temperature estreme che potrebbero danneggiare i supporti o le guarnizioni dei cappucci terminali
Le cartucce usate possono contenere polvere pericolosa che richiede un trattamento speciale durante lo smaltimento. Seguire le normative ambientali applicabili per lo smaltimento delle polveri. Alcune aree industriali dispongono di strutture specializzate per la gestione dei rifiuti pericolosi che accettano cartucce filtranti e materiali contaminati. Lo smaltimento corretto previene la contaminazione ambientale e garantisce la conformità normativa.
Se la caduta di pressione aumenta più velocemente rispetto al valore di riferimento storico, indagare su queste potenziali cause:
Maggiore generazione di polvere: I cambiamenti nella produzione o nelle materie prime possono aumentare il carico di polvere
Bypass della polvere: Le guarnizioni che perdono o il posizionamento inadeguato della cartuccia consentono il bypass dell'aria sporca
Danni ai media: Strappi o perforazioni consentono il bypass dell'aria senza raccogliere polvere
Pulizia inadeguata: Il guasto dell'elettrovalvola o i problemi dell'aria compressa impediscono una pulizia efficace
Accumulo di umidità: L'umidità o la condensa provocano accumuli di polvere
La polvere visibile che fuoriesce dall'uscita dell'aria pulita indica un guasto del filtro. Le cause includono:
Guasto alla guarnizione del cappuccio terminale che consente il bypass diretto
Perforazione o lacerazione del supporto
Mezzi incompatibili per la polvere raccolta
Sistema sovradimensionato che funziona a velocità frontale eccessiva
Se le cartucce richiedono una sostituzione molto più frequente del previsto:
Verificare che le caratteristiche della polvere corrispondano alle specifiche di progettazione del filtro
Controllare la qualità dell'aria compressa (contaminazione di olio, acqua)
Controllare i parametri di pulizia (pressione degli impulsi, frequenza, tempi)
Esaminare la struttura per individuare eventuali cambiamenti nella generazione di polvere
Verificare la procedura di installazione e il posizionamento della cartuccia
I filtri a cartuccia utilizzano supporti pieghettati in una configurazione cilindrica compatta, mentre i filtri a maniche utilizzano sacchetti di tessuto allungati. Le cartucce offrono una compattezza superiore, in genere una superficie 5-10 volte maggiore nello stesso spazio. Le cartucce generalmente forniscono una maggiore efficienza e costi operativi inferiori grazie alla minore caduta di pressione. I filtri a maniche sono più adatti per applicazioni con flussi d'aria molto elevati e consentono la sostituzione delle singole maniche mentre il sistema è in funzione. La selezione dipende dai vincoli della struttura e dai requisiti dell'applicazione.
Il monitoraggio della caduta di pressione è l'indicatore principale. Quando la caduta di pressione del sistema raggiunge il massimo specificato dal produttore (tipicamente 6-8 pollici di colonna d'acqua), è necessaria la sostituzione del filtro. Alcune strutture utilizzano programmi di sostituzione basati sul tempo anziché sulla pressione, in particolare nelle applicazioni in cui la caduta di pressione è difficile da misurare con precisione. Sostituire sempre i filtri prima che si verifichi un degrado delle prestazioni del sistema.
Non di per sé, ma la configurazione della cartuccia con caratteristiche di rilascio della polvere superiori e la disponibilità del rivestimento in PTFE rende le cartucce più adatte per le polveri difficili. Le cartucce rivestite in PTFE gestiscono l'umidità e la polvere appiccicosa molto meglio dei supporti non rivestiti. Per applicazioni molto umide, potrebbero essere necessari collettori umidi indipendentemente dal tipo di filtro.
Le cartucce base in fibra di vetro costano circa 100 unità. Le cartucce rivestite in PTFE costano 3-4 volte di più, mentre le cartucce in nanofibra costano 4-5 volte di più. Tuttavia, i fluidi premium prolungano la durata utile del 30-50% e riducono i costi energetici grazie a una minore caduta di pressione, spesso rendendo le opzioni premium più economiche nel corso della vita dell'apparecchiatura nonostante i costi iniziali più elevati.
Ciascun tipo di supporto ha una temperatura nominale massima continua. Il funzionamento a una temperatura superiore a quella nominale accelera il degrado delle fibre e riduce la durata del filtro. Brevi escursioni termiche (minuti) al di sopra del valore nominale raramente causano danni permanenti, ma una temperatura elevata e prolungata causa un rapido guasto. Seleziona i fluidi con una temperatura nominale corrispondente alla tua applicazione e, se necessario, gestisci la temperatura dell'aria in ingresso attraverso la progettazione del sistema.
Le cartucce industriali standard non sono progettate per il lavaggio e il riutilizzo; tentare di lavarli può danneggiare le strutture interne di supporto e le guarnizioni. Alcune cartucce specializzate sono progettate come elementi lavabili, ma sono appositamente progettate per tale scopo. Utilizzare sempre procedure di pulizia e sostituzione approvate dal produttore.
Le cause più comuni includono installazione impropria con perdite di bypass, aria compressa contaminata nei sistemi di pulizia a impulsi, applicazione su tipi di polvere incompatibili con la chimica del mezzo, pressione di pulizia eccessiva che danneggia il mezzo, funzionamento a temperature eccessive, assorbimento di umidità che causa incrostazioni di polvere e controlli ambientali inadeguati dell'alloggiamento. Affrontare questi problemi spesso risolve i problemi di guasto prematuro.
Il rivestimento in PTFE applicato a supporti di base di qualità è eccellente per polveri appiccicose, applicazioni cariche di umidità e scenari di pulizia ad alta frequenza. I supporti in nanofibra eccellono quando è richiesta la massima efficienza (99,95%) o quando il controllo delle particelle submicroniche è fondamentale. La selezione dipende dalle caratteristiche specifiche della polvere, dai requisiti di efficienza e dal budget. Consultare specialisti per applicazioni che richiedono i massimi livelli di prestazioni.
La tecnologia delle cartucce filtranti continua ad avanzare, offrendo agli impianti industriali soluzioni sempre più efficaci per il controllo delle polveri. Comprendere la scienza alla base dei materiali dei supporti, delle tecnologie di rivestimento e delle caratteristiche prestazionali consente decisioni informate sulla selezione e l'ottimizzazione del sistema.
L’approccio più conveniente spesso comporta l’investimento in cartucce di qualità superiore che funzionano in sistemi adeguatamente progettati con eccellenti pratiche di manutenzione. Anche se inizialmente le cartucce premium costano di più, la loro durata prolungata, i costi operativi inferiori, l'efficienza superiore e il consumo energetico ridotto spesso garantiscono un costo totale di proprietà migliore rispetto alle alternative economiche.
Le corrette pratiche di installazione, monitoraggio e manutenzione sono altrettanto importanti quanto la selezione dei supporti. Anche le cartucce più fini hanno prestazioni inferiori in sistemi sottoposti a scarsa manutenzione con guasti alle guarnizioni, pulizia inadeguata o aria compressa contaminata. Stabilire programmi di manutenzione disciplinati e affrontare tempestivamente i problemi emergenti massimizza il ritorno sull'investimento nel sistema di filtrazione.
