Come scegliere il filtro a maniche adatto per l'estrazione dei fumi secondari BOF
Dall'amministratore
Comprendere la sfida dell'estrazione dei fumi secondari BOF
La produzione dell'acciaio con forni ad ossigeno di base genera notevoli emissioni fuggitive durante la carica, la fuoriuscita e il trasferimento del metallo caldo. A differenza del gas di scarico primario che viene generalmente gestito da raccoglitore di polvere umida o precipitatori elettrostatici, i fumi secondari richiedono un approccio diverso. I fumi di ossido di ferro rosso-brunastro e le particelle fini che fuoriescono dalla cappa primaria richiedono a sistema di raccolta polveri progettato per volumi d'aria elevati, carico variabile e funzionamento intermittente. Questa guida fornisce un quadro tecnico per selezionare la configurazione ottimale del filtro a maniche per l'estrazione dei fumi secondari BOF negli impianti di produzione dell'acciaio.
Perché è importante un sistema di raccolta polveri secondario BOF dedicato
In un tipico impianto di produzione dell'acciaio, il sistema di raccolta secondaria delle polveri BOF opera in condizioni difficili: temperatura elevata fino a 120-180°C, gas carico di umidità e particolato estremamente fine (0,1-10 µm). Un selezionato in modo improprio filtro a maniche industriali per la pulizia dei gas secondari dei convertitori nelle acciaierie porta a frequenti guasti al sacco, a una maggiore caduta di pressione e al mancato rispetto degli standard sulle emissioni. I dati provenienti dagli audit operativi indicano che la selezione ottimizzata del filtro a maniche può ridurre il costo totale delle proprietà del 25-35% su un periodo di 10 anni, mantenendo le emissioni in uscita al di sotto di 15 mg/Nm³.
Approfondimento chiave: l'estrazione secondaria dei fumi rappresenta quasi il 40% del carico totale di emissioni di particolato in un negozio BOF, rendendo la scelta del filtro a maniche fondamentale per la conformità ambientale e la sicurezza dei lavoratori.
Parametri di progettazione critici per i filtri a maniche di fumi secondari BOF
La scelta del filtro a maniche giuste richiede un'attenta valutazione delle variabili specifiche del processo. I seguenti parametri costituiscono la base di qualsiasi robustezza sistema di raccolta polveri per aspirazione fumi secondari del convertitore:
1. Rapporto aria-tessuto (velocità di filtrazione)
Per i fumi secondari BOF, il rapporto aria/tessuto consigliato varia tipicamente tra 1,0 e 1,4 m³/m²/min. Rapporti più elevati aumentano i requisiti dell'area del filtro ma migliorano l'utilizzo dello spazio. Tuttavia, superando 1,4 m³/m²/min si accelera l'usura del sacco e si aumenta la caduta di pressione. Gli studi sul campo dimostrano che il funzionamento a 1,2 m³/m²/min prolunga la durata del sacco in media di 18 mesi rispetto a 1,5 m³/m²/min.
2. Temperatura del gas e punto di ruggine
Le temperature del gas in ingresso per i fumi secondari BOF spesso oscillano tra 80°C e 150°C. Il filtro a maniche deve gestire i picchi termici senza superare la temperatura operativa continua del mezzo filtrante. Inoltre, il contenuto di umidità derivante dagli spruzzi di acqua di raffreddamento può creare punti di rugiada acida; Pertanto, il sistema dovrebbe mantenere la temperatura di esercizio almeno 20°C sopra il punto di ruggine per evitare la formazione di condensa e il conseguente accecamento della sacca.
3. Caratteristiche del particolato
I fumi secondari BOF contengono prevalentemente ossidi di ferro (Fe₂O₃, Fe₃O₄) con dimensioni delle particelle comprese tra 0,1 e 100 µm. L'elevata area superficiale e la natura agglomerativa di queste particelle richiedono sistemi di pulizia a impulsi con energia sufficiente per rimuovere i residui di polvere senza penetrare eccessivamente nel tessuto.
Selezione dei mezzi filtranti: il cuore del filtro a maniche
Il Aspiratore a maniche a getto pulsato per l'estrazione dei fumi secondari del convertitore dipende molto dalla scelta del tessuto. Per le applicazioni BOF, dominano tre tipi di media:
PPS (polifenilene solfuro) – Ottimo per servizio continuo fino a 190°C, buona resistenza chimica ai gas acidi. Tuttavia, il PPS è sensibile agli agenti ossidanti (NOx, O₂) superiori a 150°C, che possono causare reticolazione e infragilimento.
PTFE (Politetrafluoroetilene) – Stabilità termica superiore (fino a 260°C) ed eccezionale resistenza chimica. Il PTFE fornisce un basso attrito e un eccellente rilascio della torta, ma ha un costo iniziale significativamente più elevato (tipicamente 3–4× PPS).
Aramidee (meta-aramide) – Buon servizio continuo a 200°C, con moderata resistenza chimica. I sacchetti in aramide sono economici ma soggetti a deterioramento dovuto all'umidità e alle condizioni acide.
I confronti nel mondo reale di più acciaierie indicano che le maniche in PPS rivestite in PTFE offrono il miglior equilibrio tra longevità e prestazioni nel servizio secondario BOF, con una durata media delle maniche superiore a 4 anni se utilizzate secondo i parametri raccomandati.
Sistema di pulizia Pulse Jet: progettazione e messa a punto
Il meccanismo di pulizia è un elemento fondamentale di differenziazione per Aspiratore a maniche a getto pulsato per l'estrazione dei fumi secondari del convertitore . A differenza dei sistemi ad aria inversa o con agitatore, la pulizia a getto di impulsi offre funzionalità di pulizia in linea, essenziale per il funzionamento continuo del BOF. Gli aspetti chiave della progettazione includono:
Progettazione dell'ugello: Gli ugelli Venturi o diritti influenzano sul volume d'aria indotto e sull'energia pulente. Per polveri BOF fini, gli ugelli diritti con diametro dell'orifizio di 12-14 mm forniscono una distribuzione ottimale della pressione.
Tempo di risposta della valvola: Le valvole a membrana ad azione rapida (tempo di apertura < 50 ms) garantiscono un'efficace erogazione degli impulsi. La risposta ritardata della valvola provoca una pulizia non uniforme e uno stress localizzato sulla sacca.
Pressione del polso: Le pressioni operative tipiche vanno da 5 a 7 bar. Pressioni superiori a 7,5 bar aumentano l'usura della sacca senza un miglioramento significativo della pulizia.
Uno studio empirico condotto su quattro stabilimenti siderurgici ha dimostrato che l'ottimizzazione della temporizzazione degli impulsi (durata dell'impulso di 80 ms, intervallo di 12-15 secondi) ha ridotto i costi di sostituzione della sacca del 22% rispetto alle impostazioni standard di 100 ms/10 secondi.
Raccomandazione pratica: Implementare un controllo della pulizia basato sulla pressione differenziale anziché su intervalli di tempo fissi. Questo approccio adattivo riduce il consumo di aria compressa del 15-20% e minimizza il degrado del filtro.
Progettazione alloggi e distribuzione gas

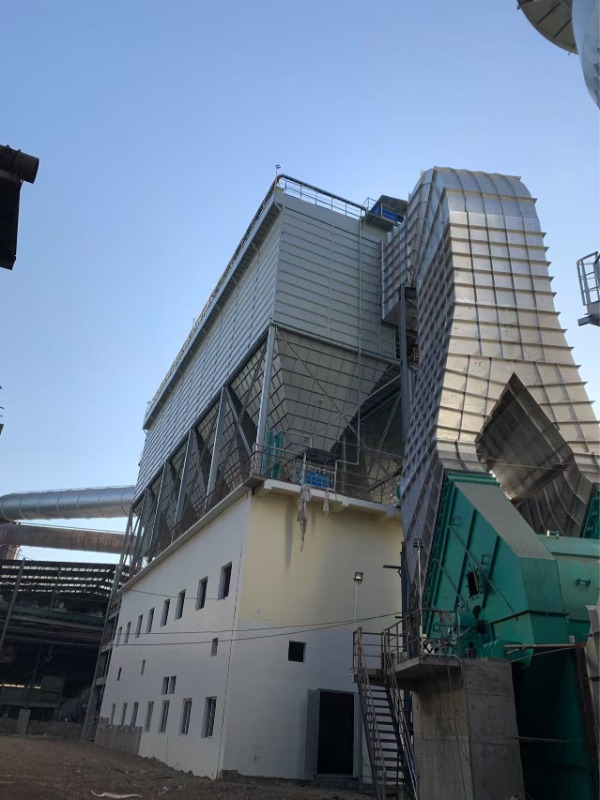

La progettazione strutturale dell'alloggiamento del filtro a maniche influenza la distribuzione del gas, la deposizione delle polveri e l'accessibilità per la manutenzione. Per BOF sistema secondario di raccolta polveri per impianti siderurgici installazioni, le seguenti caratteristiche non sono negoziabili:
Angolo e scarico della tramoggia: Pendenza minima di 60° per evitare ponti di polvere. Equipaggiare vibratori elettrici o cannoni ad aria per favorire il flusso di polvere coesiva di ossido di ferro.
Deflettore di ingresso: Una piastra di deflessione adeguatamente progettata riduce la velocità del gas e consente alle particelle grossolane di fuoriuscire prima di raggiungere le maniche filtranti, prolungandone la durata.
Accessibilità passerella: Piattaforme di accesso adeguato per l'ispezione e la sostituzione dei bagagli riducendo i tempi di inattività. La sostituzione del sacco in alloggiamenti mal progettati può richiedere 3-4 volte più tempo.
Studi di modellazione CFD suggeriscono che l'installazione di una piastra di distribuzione perforata sul plenum di ingresso migliora l'uniformità del flusso entro ±8%, rispetto al ±25% senza sconcertamenti, traducendosi direttamente in un carico di polvere più uniforme sui sacchi.
Baghouse vs. sistemi alternativi per i fumi secondari BOF
Sebbene questa guida si concentri sulla selezione del filtro a maniche, è utile contestualizzare la sua posizione rispetto ad altre tecnologie. La tabella seguente confronta gli indicatori chiave di prestazione per le applicazioni con fumi secondari BOF:
Nota: il filtro a maniche a getto di impulsi offre la migliore conformità complessiva alle emissioni e flessibilità operativa per i fumi secondari BOF, soprattutto quando si gestiscono carichi di polvere e temperatura di gas variabili.
Considerazioni operative e strategia di manutenzione
Un filtro a maniche ben selezionato può ancora avere prestazioni inferiori senza un piano sistematico di operazioni e manutenzione. Per qualsiasi cosa filtro a maniche industriali per la pulizia dei gas secondari dei convertitori nelle acciaierie , sono essenziali le seguenti pratiche:
Programma di ispezione del bagaglio: Eseguire ispezioni visive ogni 6 mesi. Utilizzare un boroscopio per verificare la presenza di fori di versamento, ossidazione o difetti di cucitura senza rimuovere i sacchetti.
Monitoraggio della caduta di pressione: Registrare la caduta di pressione di base dopo la pulizia. Un aumento graduale di >300 Pa nell'arco di 30 giorni indica problemi di pulizia o dei supporti.
Frequenza di rimozione della polvere: Svuotare le tramogge almeno una volta per turno per prevenire l'accumulo di polvere e potenziali rischi di incendio derivanti da particelle fumanti.
Qualità dell'aria compressa: Garantire aria privata di olio e asciutta alle valvole a impulsi. L'acqua o l'olio nell'aria causano l'accecamento del sacco e il malfunzionamento della valvola.
Domande frequenti sulla selezione del filtro a maniche secondarie BOF
D1: Qual è il parametro più critico per il dimensionamento di un filtro a manichetta secondaria BOF?
Il rapporto aria-tessuto è il parametro di dimensionamento più importante. Per i fumi secondari BOF, si consiglia generalmente un rapporto di 1,0–1,2 m³/m²/min per bilanciare l'ingombro dell'apparecchiatura e la durata del sacco. Il superamento di questo intervallo accelera l'accecamento e aumenta la frequenza di pulizia.
Q2: Come posso determinare se i sacchetti in PPS o PTFE sono i migliori per la mia applicazione?
Scegli PPS se la temperatura del gas in ingresso è costantemente inferiore a 170°C e i livelli di NOx sono bassi (sotto 15 ppm). Optare per il PTFE se le temperature superano spesso i 180°C o se è necessaria una maggiore durata della borsa con una manutenzione minima. Il PTFE è preferibile anche quando si ha a che fare con polvere appiccicosa grazie alle sue proprietà di rilascio superiori.
D3: Un filtro a maniche a getto di impulsi è in grado di gestire un elevato contenuto di umidità nel gas secondario BOF?
Sì, a condizione che il sistema funzioni al di sopra del punto di rugiada acido (tipicamente >110°C) e utilizzi mezzi filtranti idrofobici. Installare l'isolamento e tracciare il riscaldamento sulle tramogge e sui condotti di ingresso per prevenire la formazione di condensa. Anche il corretto drenaggio della tramoggia è fondamentale.
Q4: Qual è la durata tipica della sacca nel servizio con fumi secondari BOF?
Con una progettazione e un funzionamento adeguati, la durata media della sacca è di 3–5 anni per i fluidi PPS e di 5–7 anni per i fluidi PTFE. Frequenti picchi di temperatura o uno scarso controllo della pulizia possono ridurre la durata a meno di 2 anni. Il monitoraggio regolare e la manutenzione tempestiva sono fondamentali per ottenere la massima durata del servizio.
D5: In che modo la progettazione del filtro a maniche influisce sulla conformità complessiva delle emissioni dell'impianto?
Il filtro a maniche e il dispositivo di controllo primario dei fumi secondari. Un sistema ben progettato può raggiungere costantemente emissioni in uscita inferiori a 15 mg/Nm³, soddisfacendo anche gli standard ambientali più severi. Una progettazione inadeguata spesso si traduce in pennacchi visibili e multipli per non conformità.
Raccomandazione finale: un approccio di selezione sistematico
La scelta del filtro maniche giuste per l'estrazione dei fumi secondari BOF non è una decisione valida per tutti. L'ottimale sistema di raccolta polveri integra un preciso rapporto aria-tessuto, un materiale filtrante durevole abbinato alla composizione del gas, un efficace sistema di pulizia a impulsi e un design robusto dell'alloggiamento. Inizia caratterizzando la fonte dei fumi in termini di temperatura, umidità, distribuzione delle dimensioni delle particelle e carico. Successivamente, valutare le opzioni dei mezzi filtranti in base alle previsioni di costi e durata. Infine, collabora con i fornitori per modellare il flusso di gas e le prestazioni del sistema di pulizia. Questa metodologia strutturata, anziché fare affidamento su raccomandazioni generiche, garantisce che il tuo BOF sistema secondario di raccolta polveri per impianti siderurgici garantisce una conformità affidabile e un basso costo per tutta la sua vita operativa.
Da Asporto: Un approccio sistematico e basato sui dati alla selezione dei filtri a maniche supera costantemente i metodi tradizionali, riducendo i costi di capitale e operativi e migliorando al contempo le prestazioni ambientali.
