Come scegliere il sistema di estrazione dei fumi giusto per la tua azienda

La risposta diretta: inizia con questi tre criteri

Il diritto sistema di estrazione fumi (FES) per la vostra azienda è determinata da tre fattori non negoziabili: la natura fisica e chimica delle vostre emissioni, la velocità di cattura richiesta alla fonte e i limiti di emissione consentiti per il vostro settore. Ignorare uno qualsiasi di questi fattori porta a un controllo inefficace dell’inquinamento atmosferico, a maggiori rischi per la salute e a violazioni della conformità. Prima di valutare qualsiasi attrezzatura, completare una caratterizzazione dei contaminanti: questo singolo passaggio riduce il rischio di selezionare un sistema sottodimensionato o non corrispondente di oltre il 70%.

Utilizza questo quadro a tre pilastri per prendere la tua decisione iniziale:

• Pilastro 1: Tipo e concentrazione dei contaminanti – Si tratta di fumo, polvere, gas o vapore? Qual è la distribuzione granulometrica?
• Pilastro 2: Metodo di acquisizione e geometria – Utilizzerai cappe protettive, cappe esterne o cappe ricettive? Quale velocità di cattura è ottenibile?
• Pilastro 3: standard normativo sul controllo dell’inquinamento atmosferico – Limiti locali sul particolato (ad esempio PM10, PM2,5) o su sostanze chimiche specifiche (ad esempio cromo esavalente, piombo).

Conclusione: Un sistema che allinei questi tre pilastri fornirà un’efficienza di acquisizione della fonte superiore al 95% e manterrà la conformità a lungo termine. Inizia con il requisito più restrittivo – spesso la particella più piccola o il limite di esposizione più basso – e procedi a ritroso.

Passaggio 1: caratterizzazione dei fumi e delle polveri (le basi del design FES)

Ogni sistema di estrazione dei fumi deve essere adattato allo specifico aerosol generato. I parametri chiave sono dimensione delle particelle, temperatura, proprietà adesive e concentrazione . Ad esempio, le particelle dei fumi di saldatura vanno da Da 0,1 a 0,4 µm —particelle submicroniche che si comportano come gas e richiedono mezzi ad alta efficienza (HEPA o ULPA). Al contrario, la polvere di levigatura del legno è spesso >10 µm e possono essere catturati con un semplice ciclone o un filtro a maniche.

Utilizza questi dati per filtrare le tue scelte tecnologiche:

• Particelle < 0,5 µm (fumo, nebbia d'olio, fumi metallici) → Richiede filtro HEPA (efficienza ≥99,97% a 0,3 µm) o precipitatore elettrostatico.
• Particelle 0,5–10 µm (polveri sottili, la maggior parte delle polveri industriali) → Filtro a cartuccia con MERV 15–16 o filtro a maniche pieghettate.
• Particelle >10 µm (polveri grossolane, trucioli, sabbia) → Preseparatore a ciclone o filtro a maniche in tessuto con efficienza inferiore.
• Gas/vapori (COV, gas acidi, ozono) → Carbone attivo o mezzi di chemiassorbimento.

Punto dati critico: Un sistema progettato per polveri da 10 µm catturerà meno del 30% dei fumi di saldatura da 0,3 µm. Richiedi sempre un'analisi indipendente delle dimensioni delle particelle delle tue emissioni prima di specificare qualsiasi FES.

Fase 2 – Progettare o selezionare cappe efficaci per la raccolta delle polveri industriali

La cappa di raccolta polveri industriale è il singolo componente più influente sull’efficienza di cattura. Anche l'unità filtrante più potente non può compensare una cappa mal posizionata o sottodimensionata. Il principio guida è velocità di cattura —la velocità dell'aria nel punto di rilascio del contaminante necessaria per superare le correnti trasversali e attirare i fumi nella cappa.

Velocità di cattura consigliate per operazioni comuni (senza correnti d'aria interferenti):

• Saldatura leggera, brasatura o rilascio di fumi a bassa velocità: 0,5–1,0 m/s (100–200 piedi/min)
• Smerigliatura, verniciatura a spruzzo o rilasci a media velocità: 1,0–2,5 m/s (200–500 piedi/min)
• Sabbiatura abrasiva ad alta velocità, scarico di sacchi o trasporto pneumatico: 2,5–10 m/s (500–2000 piedi/min)
• Fumi tossici (piombo, cromo esavalente, berillio): Usa almeno 1,5 m/s (300 piedi/min) con una cappa protettiva, se possibile.

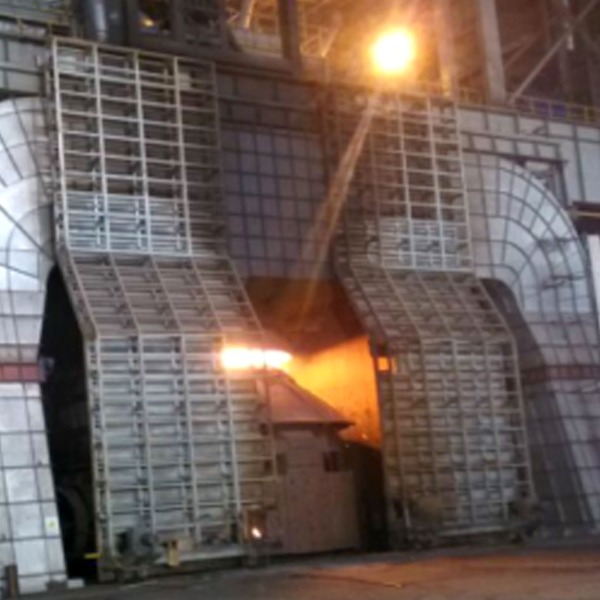

Per massimizzare le prestazioni, preferisci cappe di chiusura (cabine, recinzioni parziali, tavoli per cappe discendenti) sopra cappe esterne. Una cappa chiusa può ridurre il flusso d'aria richiesto del 50-70% rispetto ad una semplice cappa a baldacchino, ottenendo al contempo Efficienza di cattura >99%. . Se una cappa esterna è inevitabile, posizionala il più vicino possibile alla fonte: raddoppiare la distanza dalla fonte richiede un aumento quadruplicato del flusso d'aria per mantenere la stessa velocità di cattura.

Passaggio 3: abbinare la tecnologia del flusso d'aria e della filtrazione per il controllo dell'inquinamento atmosferico

Dopo aver definito il contaminante e la geometria della cappa, è necessario calcolare il flusso d'aria volumetrico richiesto (Q = velocità di cattura × area frontale della cappa o sezione trasversale di cattura effettiva). Per una cappa a feritoie, la formula del flusso d'aria è Q = V_c × (10ײ A), dove x è la distanza dalla feritoia alla sorgente. Il sovradimensionamento della ventola senza un'adeguata filtrazione comporta elevati costi energetici e perdite di mezzi; il sottodimensionamento provoca emissioni fuggitive.

Selezionare la tecnologia di filtrazione in base alla caratterizzazione della Fase 1 e alla concentrazione di uscita richiesta conformità al controllo dell’inquinamento atmosferico . Tipi comuni di filtri FES e loro applicazioni tipiche:

Regola pratica: Per i fumi di saldatura o di lavorazione dei metalli, includere sempre un post-filtro HEPA anche se si utilizza un filtro a cartuccia; la combinazione raggiunge >99,97% efficienza complessiva e garantisce il rispetto dei più severi standard di qualità dell'aria interna (ad esempio OSHA PEL per cromo esavalente a 0,5 µg/m³).

Passaggio 4: verificare la conformità e l'integrazione del sistema per un successo a lungo termine

Infine, il sistema di estrazione dei fumi scelto deve soddisfare le esigenze locali e nazionali controllo dell'inquinamento atmosferico regolamenti. I riferimenti chiave includono i limiti di esposizione consentiti dall'OSHA (PEL), i limiti di esposizione raccomandati dal NIOSH (REL) e l'EPA NESHAP (per gli inquinanti atmosferici pericolosi). Non fare affidamento esclusivamente sull’“efficienza nominale” del produttore: richiedi dati di test di terze parti (ad esempio, ISO 16890 per filtri di ventilazione generali o IEST RP‑CC001 per HEPA).

L'integrazione nel flusso di lavoro di produzione è altrettanto fondamentale. Considera questi fattori operativi:

• Pulizia automatica del filtro: La pulizia a getto di impulsi prolunga la durata del filtro e mantiene la caduta di pressione al di sotto 1,5 kPa per sistemi a cartuccia.
• Monitoraggio: Installare un manometro differenziale e un indicatore del flusso d'aria; un calo del flusso del 25% indica filtri intasati o danni alla cappa.
• Efficienza energetica: Gli azionamenti a frequenza variabile (VFD) sul motore del ventilatore riducono il consumo energetico del 30–50% quando la linea di produzione funziona a capacità ridotta.
• Aria di trucco: Per i sistemi con scarico >2.000 CFM, prevedere aria di reintegro temperata per evitare una pressione negativa nell'edificio, altrimenti la perdita di aria riscaldata o raffreddata può triplicare i costi operativi.

Verifica finale: Dopo l'installazione, condurre un test di efficienza di cattura in tempo reale utilizzando un fumo tracciante o un contatore di particelle nella zona di respirazione. Un FES ben progettato dovrebbe mantenere esposizione del lavoratore inferiore al 25% del PEL applicabile nelle peggiori condizioni di produzione.
