Massimizzare l'efficienza nei sistemi di precipitazione elettrostatica
Dall'amministratore
Comprendere i precipitatori elettrostatici nell'industria moderna
Gli impianti industriali di tutto il mondo si trovano ad affrontare la sfida persistente della gestione del particolato aerodisperso. L’efficienza dei sistemi di raccolta delle polveri ha un impatto diretto sui costi operativi, sulla conformità ambientale e sulla salute della forza lavoro. An Precipitatore elettrostatico ESP rappresenta una delle tecnologie più efficaci disponibili per catturare le particelle fini dai flussi di scarico prima che entrino nell'atmosfera.
A differenza dei tradizionali metodi di filtrazione meccanica, i sistemi elettrostatici funzionano secondo un principio completamente diverso. Utilizzano campi elettrici per caricare le particelle e attrarle verso le piastre di raccolta, offrendo prestazioni superiori per le particelle di polvere ultrafine che altri sistemi faticano a catturare. Questa tecnologia si è evoluta in modo significativo negli ultimi decenni, diventando sempre più essenziale per gli impianti che trattano materiali che vanno dalla polvere di cemento ai fumi metallici.
Principi operativi fondamentali della raccolta elettrostatica delle polveri
An precipitatore elettrostatico funziona attraverso un processo sistematico che separa le polveri dai flussi di gas con notevole efficienza. Comprendere questi principi aiuta i gestori delle strutture a capire perché questa tecnologia supera costantemente gli approcci alternativi di raccolta delle polveri.
Il processo di ionizzazione
Il sistema inizia quando il gas contaminato entra nella camera di precipitazione. Un elettrodo primario, mantenuto ad alta tensione (tipicamente tra 40.000 e 100.000 volt), crea una scarica a corona. Questo campo elettrico ionizza le molecole di gas, generando elettroni liberi che si attaccano alle particelle di polvere sospese. Le particelle cariche migrano quindi verso le superfici di raccolta a causa del gradiente del campo elettrico.
Migrazione e raccolta di particelle
Una volta caricate, le particelle si muovono verso elettrodi di raccolta con carica opposta, in genere piastre o tubi di grandi dimensioni. Questa migrazione avviene indipendentemente dalla velocità del gas, il che rappresenta un vantaggio fondamentale rispetto ai sistemi di filtrazione meccanica. Le particelle continuano a muoversi verso le superfici di raccolta anche se il flusso di gas accelera, garantendo una cattura coerente indipendentemente dalle variazioni di portata.
Meccanismi di rimozione delle particelle
Le particelle raccolte si accumulano sulle superfici degli elettrodi fino a quando lo strato diventa troppo spesso per mantenere l'efficienza elettrica. A questo punto, il battito meccanico, ovvero la vibrazione controllata degli elettrodi, rimuove il pannello di polvere, consentendo alle particelle di cadere nelle tramogge per lo smaltimento. I sistemi moderni utilizzano molteplici strategie di rapping per ottimizzare sia la raccolta che la prevenzione del reinserimento.
Tipi e configurazioni di precipitatori elettrostatici industriali
Precipitatori elettrostatici a secco
I sistemi a secco rappresentano la configurazione più comune per le applicazioni industriali. Funzionano senza aggiunta di umidità e sono adatti alle strutture che gestiscono particelle secche come la polvere derivante da operazioni di macinazione, produzione di cemento o movimentazione di materiali. Questi sistemi consumano una quantità minima di acqua e non creano problemi di smaltimento dei fanghi, rendendoli economicamente interessanti per molte operazioni industriali.
Precipitatori elettrostatici umidi
Le configurazioni umide introducono spray liquido nella zona di raccolta, che svolge molteplici funzioni. Il liquido lava le particelle raccolte dagli elettrodi, impedisce il rientro delle particelle e raffredda il flusso di gas. I sistemi a umido eccellono nelle applicazioni che coinvolgono particelle appiccicose, materiali corrosivi o situazioni in cui le apparecchiature a valle non possono tollerare il trascinamento di particelle.
Variazioni del sistema ESP industriale
An sistema ESP industriale possono essere configurati come design a piastra o a tubo. I sistemi a piastre sono dotati di piastre di raccolta parallele e offrono ingombri compatti con elevata efficienza di raccolta. Le configurazioni a tubo forniscono una maggiore superficie all'interno di spazi identici e gestiscono volumi di gas più elevati, sebbene presentino requisiti di manutenzione più complessi.
Fattori chiave che determinano l'efficienza del precipitatore elettrostatico
Considerazioni sulla resistività delle particelle
La resistività elettrica delle particelle influisce fondamentalmente sull'efficienza della raccolta. Le particelle a bassa resistività (inferiore a 10^8 ohm-cm) perdono la carica troppo rapidamente, riducendo l'efficacia della raccolta. Le particelle ad alta resistività (superiori a 10^11 ohm-cm) trattengono una carica eccessiva, provocandone il trascinamento dalle superfici di raccolta. L'intervallo ottimale rientra tipicamente tra 10^8 e 10^11 ohm-cm, dove la carica e la ritenzione delle particelle raggiungono la massima efficienza. Gli operatori dell'impianto devono comprendere la composizione specifica del particolato per prevedere con precisione le prestazioni del sistema.
Caratteristiche del flusso di gas
La velocità del gas attraverso la zona di raccolta influisce direttamente sul tempo di residenza delle particelle. Le particelle richiedono tempo sufficiente per migrare verso le superfici di raccolta prima di uscire dal sistema. Le velocità frontali tipiche variano da 3 a 5 metri al secondo per i sistemi convenzionali, sebbene alcuni progetti avanzati funzionino a velocità più elevate senza sacrificare l'efficienza di raccolta. L'uniformità della distribuzione del flusso nell'intera area di raccolta diventa critica: le zone morte o le regioni turbolente consentono alle particelle di oltrepassare le superfici di raccolta.
Configurazione e spaziatura degli elettrodi
La distanza tra gli elettrodi di scarica e quelli di raccolta influenza l'intensità del campo elettrico e la velocità di migrazione delle particelle. Una distanza più ravvicinata crea campi più forti ma aumenta il rischio di guasti elettrici. La spaziatura ottimale bilancia l'intensità del campo con la stabilità operativa, in genere compresa tra 100 e 300 millimetri a seconda dell'applicazione specifica e della filosofia di progettazione. L'allineamento e la manutenzione degli elettrodi influiscono direttamente sulla coerenza delle prestazioni.
Condizioni ambientali
La temperatura, l'umidità e la composizione del gas influenzano sostanzialmente il funzionamento del precipitatore elettrostatico. L’aumento delle temperature riduce la densità del gas e aumenta la conduttività elettrica, causando potenzialmente scintille. Livelli di umidità superiori al 15% possono far precipitare composti corrosivi sulle superfici degli elettrodi, riducendone l'efficienza. I componenti di gas acidi o alcalini richiedono materiali per elettrodi specializzati per prevenire la corrosione.
| Parametro | Gamma ottimale | Impatto sulle prestazioni |
|---|---|---|
| Velocità del gas | 3-5 m/sec | Determina il tempo di residenza e l'efficienza |
| Temperatura operativa | Sotto i 160 gradi Celsius | Mantiene la stabilità elettrica e la carica delle particelle |
| Tensione dell'elettrodo | 40.000-100.000 volt | Controllola la ionizzazione e la carica delle particelle |
| Umidità relativa | Sotto il 15%. | Previene l'imbrattamento e la corrosione degli elettrodi |
Massimizzare le prestazioni dei sistemi di rimozione della polvere industriale
Gestione della tramoggia e rimozione della cenere
La tramoggia di raccolta rappresenta un componente critico spesso trascurato nell'ottimizzazione del sistema. L'accumulo di polvere nelle tramogge può col tempo creare dei vuoti che impediscono il flusso delle particelle e innescano un eccessivo battito degli elettrodi. Le strutture moderne utilizzano sensori di livello, vibratori e sistemi di scarico automatizzati per mantenere condizioni ottimali della tramoggia. Ispezioni regolari assicurano che la polvere immagazzinata non subisca cambiamenti chimici o formazione di residui che ne impedirebbero la rimozione.
Ottimizzazione della strategia di rap
L'intensità e la frequenza del battito dell'elettrodo influiscono notevolmente sia sull'efficienza di raccolta che sulla longevità del sistema. Un colpo insufficiente lascia strati di particelle che bloccano le zone di ricarica e riducono l’efficienza. Un battito eccessivo provoca danni prematuri agli elettrodi e aumenta il trascinamento delle particelle raccolte. I sistemi avanzati utilizzano controlli di battito intelligenti che regolano l'intensità in base ai modelli di tensione degli elettrodi in tempo reale, adattandosi automaticamente alle mutevoli condizioni dell'ingresso.
Integrazione del controllo delle emissioni
Un depolveratore elettrostatico si integra perfettamente con le apparecchiature di controllo delle emissioni a valle. I sistemi secondari che catturano le particelle che sfuggono al collettore primario includono stadi di filtraggio aggiuntivi, sistemi a maniche o stadi elettrostatici aggiuntivi. Questo approccio in più fasi garantisce che le emissioni finali siano conformi a normative ambientali sempre più rigorose, pur mantenendo l’efficienza economica.
Protocolli di manutenzione regolare
La manutenzione preventiva prolunga la durata utile del precipitatore elettrostatico e mantiene la massima efficienza per tutto il ciclo di vita dell'apparecchiatura. Le attività critiche di manutenzione includono:
Ispezione trimestrale dell'allineamento e delle condizioni degli elettrodi
Misura semestrale dei modelli di corrente e tensione di scarica
Termografia annuale per rilevare punti caldi o anomalie elettriche
Sostituzione biennale dei componenti usurati della rapping
Monitoraggio continuo dei sistemi di scarico delle tramogge
Controllo regolare dei sistemi di isolamento elettrico
Vantaggi comparativi della tecnologia elettrostatica
Cattura superiore delle particelle fini
I sistemi elettrostatici raggiungono efficienze di raccolta superiori al 99% per le particelle nell'intervallo da 1 a 10 micrometri, esattamente l'intervallo di dimensioni con cui la filtrazione meccanica fatica maggiormente. Questa capacità elimina migliaia di tonnellate di particolato fine che altrimenti sfuggirebbero nell’atmosfera. L'efficacia della tecnologia aumenta al diminuire delle dimensioni delle particelle, contrariamente ai sistemi meccanici in cui l'efficienza diminuisce drasticamente per le particelle ultrafini.
Vantaggi in termini di costi operativi
Una volta installati, i sistemi elettrostatici funzionano a costi notevolmente bassi rispetto alle alternative. Il consumo di energia dipende principalmente dalla generazione del campo elettrico e non dal superamento della resistenza del filtro come richiedono i sistemi meccanici. La caduta di pressione rimane essenzialmente costante per tutto il ciclo di vita del sistema, prevenendo i crescenti costi energetici che affliggono i sistemi a maniche quando si sviluppano i residui di filtrazione. I costi operativi sono generalmente inferiori in media dal 30 al 50% rispetto ai sistemi di filtrazione meccanica equivalenti su un periodo di dieci anni.
Requisiti minimi di smaltimento e gestione
La polvere raccolta esce dal sistema asciutta e rimane in gran parte incontaminata dalle fibre del mezzo filtrante o dai fanghi. Questa caratteristica semplifica la logistica dello smaltimento e può consentire il recupero del materiale in alcune applicazioni. Rispetto ai sistemi a umido che generano fanghi che richiedono il trattamento dell'acqua prima dello smaltimento, le soluzioni elettrostatiche a secco riducono sostanzialmente i costi di bonifica ambientale.
Durata prolungata dell'attrezzatura
L'assenza di elementi filtranti meccanici elimina i cicli di sostituzione che definiscono l'economia dei filtri a maniche e a cartuccia. Gli elettrodi, sebbene consumabili, generalmente funzionano per 8-15 anni prima che diventi necessaria la sostituzione. Questa vita operativa prolungata tra gli eventi di manutenzione principali riduce i tempi di inattività e le spese amministrative associate alla manutenzione delle apparecchiature.
Applicazioni industriali e successo nella lavorazione dei materiali
Produzione di cemento
Gli impianti di cemento generano enormi volumi di particolato fine durante tutta la produzione. Gli scarichi dei forni, i mulini di macinazione e le operazioni di movimentazione dei materiali richiedono tutti un controllo aggressivo delle polveri. Un sistema di rimozione della polvere industriale che utilizza la tecnologia elettrostatica cattura il 99,9% delle emissioni, consentendo agli impianti di superare gli standard ambientali e recuperando al tempo stesso la preziosa polvere di cemento da riutilizzare nei processi di produzione.
Operazioni metallurgiche
La fusione, la raffinazione e la produzione di leghe dei metalli rilasciano diversi flussi di particolato contenenti preziosi composti metallici. I sistemi elettrostatici catturano in modo efficiente questi materiali, consentendone il recupero per il riciclaggio. La tecnologia gestisce applicazioni ad alta temperatura che ostruirebbero rapidamente i filtri meccanici, mantenendo prestazioni costanti anche in caso di fluttuazioni della temperatura di ingresso.
Produzione chimica
Gli impianti farmaceutici e chimici speciali richiedono standard di pulizia eccezionali. La tecnologia elettrostatica rimuove la polvere del prodotto e i sottoprodotti del processo con una contaminazione minima, soddisfacendo i requisiti di qualità per i materiali che verranno ulteriormente lavorati. Il metodo di raccolta a secco si rivela particolarmente utile laddove la purezza del prodotto influisce direttamente sui rendimenti di produzione.
Impianti di produzione di energia
Le centrali elettriche a carbone e a biomassa si affidano da decenni alla tecnologia elettrostatica per controllare le emissioni di ceneri volanti. Le installazioni moderne gestiscono enormi volumi di gas mantenendo l’efficienza di raccolta superiore al 99%. Il recupero delle ceneri consente l'utilizzo del materiale nella produzione di calcestruzzo e in altre applicazioni, creando flussi di entrate dai sottoprodotti.
Trasformazione alimentare e agricola
I mulini per cereali, gli impianti di lavorazione alimentare e la manipolazione dei prodotti agricoli generano polveri sottili che pongono problemi sia ambientali che di salute sul lavoro. I sistemi elettrostatici catturano questi materiali in modo efficace, proteggendo la salute dei lavoratori e rispettando gli standard sulle emissioni. La capacità della tecnologia di gestire le variazioni di temperatura caratteristiche delle operazioni agricole la rende particolarmente adatta a questo settore.
Diagnosi e risoluzione delle sfide operative comuni
Efficienza di raccolta ridotta
Quando l’efficienza della raccolta scende al di sotto dei livelli target, è necessario indagare su molteplici cause potenziali. Il disallineamento degli elettrodi dovuto a vibrazioni meccaniche o attività sismica può interrompere i modelli del campo elettrico. L'accumulo di uno strato di polvere nonostante il normale battito suggerisce un ponte sulla tramoggia o uno scarico inadeguato. La deriva dei parametri elettrici, indicata dalla diminuzione della corrente di scarica, indica incrostazioni sulla superficie degli elettrodi o particelle ad alta resistività che richiedono impostazioni elettriche regolate.
Eventi di Spark-Over eccessivi
La formazione di archi elettrici incontrollati tra gli elettrodi riduce l'efficienza e può danneggiare permanentemente i componenti elettrici. Le cause più comuni includono picchi di concentrazione di polvere in ingresso che superano i parametri di progettazione, condensa di umidità sulle superfici degli elettrodi o contaminazione degli elettrodi dovuta alla corrosione a monte. L'implementazione del monitoraggio della concentrazione in ingresso, del riscaldamento degli elettrodi per prevenire la condensa e di un migliore controllo della corrosione a monte risolve in genere i problemi cronici di scintille.
Rientro delle particelle
La polvere raccolta che fuoriesce dalle superfici degli elettrodi prima di raggiungere le tramogge indica problemi di parametri di battitura o decadimento del campo elettrico. Le particelle ad alta resistività possono trattenere una carica eccessiva, allontanandosi dalle superfici di raccolta nonostante le forze gravitazionali verso il basso. La regolazione dei parametri elettrici o la modifica delle proprietà delle particelle attraverso il trattamento chimico a monte risolve questa sfida. In casi estremi, fasi di raccolta aggiuntive forniscono un’assicurazione contro le violazioni delle emissioni.
Erosione rapida degli elettrodi
La perdita accelerata di materiale dell'elettrodo suggerisce componenti di gas corrosivi, stress elettrico eccessivamente elevato o problemi di impatto delle particelle. I materiali di rivestimento degli elettrodi possono resistere alla corrosione chimica, sebbene possano essere necessarie composizioni di elettrodi speciali per condizioni di servizio severe. L'ottimizzazione della distribuzione del campo elettrico attraverso il perfezionamento della geometria degli elettrodi o le regolazioni della spaziatura riduce l'usura meccanica dovuta al bombardamento di particelle.
Selezione e dimensionamento dei sistemi per specifiche applicazioni industriali
Fondamenti di calcolo del carico
Il corretto dimensionamento del sistema inizia con una misurazione o una stima accurata del carico di polvere in ingresso, ovvero la massa di particolato in ingresso per unità di tempo. Questa cifra guida ogni successiva decisione progettuale, dall'area dell'elettrodo di raccolta alla capacità della tramoggia. I sistemi sottodimensionati funzionano con penalità di efficienza e usura eccessiva. Le installazioni sovradimensionate sprecano investimenti di capitale e aumentano i costi operativi attraverso un consumo energetico non necessario.
Requisiti dell'area di raccolta
L'area di raccolta per unità di portata del gas, espressa come area di raccolta per mille metri cubi all'ora di gas, determina direttamente l'efficienza di cattura. La progettazione tipica varia da 5 a 15 metri quadrati per mille metri cubi all'ora a seconda delle caratteristiche delle particelle e dei livelli di efficienza target. Aree di raccolta più grandi garantiscono una maggiore efficienza ma aumentano le dimensioni, il peso e il costo di capitale delle apparecchiature. La selezione ottimale bilancia i requisiti prestazionali con i vincoli economici specifici di ciascuna applicazione.
Considerazioni su tensione e corrente
I parametri di progettazione elettrica devono adattarsi alla composizione specifica del particolato e alle proprietà del gas di ciascuna applicazione. Le particelle ad alta resistività possono richiedere tensioni elevate per ottenere una carica adeguata, sebbene una tensione eccessiva rischi di provocare un arco voltaico. Al contrario, le particelle a bassa resistività possono funzionare in modo efficiente a tensioni più basse, riducendo lo stress dei componenti elettrici. I test pilota o la modellazione computazionale aiutano a ottimizzare i parametri elettrici prima dell'acquisto del sistema finale.
Selezione dei materiali per ambienti corrosivi
Le applicazioni che coinvolgono componenti di gas acidi o alcalini richiedono materiali specializzati per prevenire la corrosione. Gli elettrodi standard in acciaio dolce possono sopravvivere solo pochi mesi in un servizio corrosivo, mentre gli elettrodi specializzati in acciaio inossidabile o rivestiti in ceramica durano anni. La selezione dei materiali ha un impatto significativo sulle spese operative per tutta la durata del sistema, giustificando un'attenta valutazione durante la fase di progettazione.
Avanzamento della tecnologia dei precipitatori elettrostatici e sviluppi futuri
Sistemi energizzati a impulsi
Le recenti innovazioni utilizzano la tecnologia degli impulsi ad alta tensione anziché l'eccitazione continua a corrente continua. L'energizzazione a impulsi riduce il consumo energetico medio mantenendo caratteristiche di carica superiori. Alcuni progetti raggiungono efficienze di raccolta paragonabili ai sistemi continui con un consumo di energia elettrica inferiore dal 40 al 60%, creando vantaggi economici interessanti per le strutture attente al risparmio energetico.
Monitoraggio digitale integrato
I sistemi moderni incorporano reti di sensori complete che forniscono il monitoraggio delle prestazioni in tempo reale. La misurazione continua della tensione degli elettrodi, della corrente di scarica, delle emissioni in uscita e dei livelli della tramoggia consente la manutenzione predittiva, ovvero l'assistenza eseguita prima che si sviluppino i problemi anziché dopo che si sono verificati. Gli algoritmi di intelligenza artificiale analizzano questi flussi di dati per ottimizzare i programmi di rap, i parametri elettrici e i tempi di manutenzione, riducendo ulteriormente i costi operativi.
Sistemi ibridi elettrostatici-meccanici
La combinazione della precipitazione elettrostatica con la filtrazione meccanica crea sistemi ibridi che catturano i vantaggi di entrambe le tecnologie. La fase elettrostatica rimuove le particelle ultrafini mentre la fase meccanica cattura le particelle più grandi e fornisce una protezione di riserva. Questi sistemi raggiungono emissioni in uscita che si avvicinano a milligrammi a una cifra per metro cubo normale, livelli precedentemente irraggiungibili con la tecnologia convenzionale a stadio singolo.
Considerazioni sull'integrazione ambientale
I sistemi futuri enfatizzano sempre più la sostenibilità ambientale oltre il semplice controllo delle emissioni. Le innovazioni progettuali riducono il consumo di acqua nei sistemi elettrostatici a umido, utilizzano materiali riciclati nella costruzione e incorporano sistemi di recupero energetico che catturano l’energia elettrica da processi di raccolta ad alta efficienza. Questi sviluppi allineano la tecnologia elettrostatica con obiettivi di sostenibilità industriale più ampi.
Migliori pratiche di installazione, avvio e messa in servizio
Preparazione del sito e lavori di fondazione
Le prestazioni di successo del sistema iniziano con basi di installazione adeguate. I sistemi elettrostatici devono funzionare in modo livellato: deviazioni superiori a 5 millimetri per metro possono interrompere i modelli di campo elettrico e la raccolta di particelle. I sistemi di isolamento dalle vibrazioni proteggono i componenti elettrici sensibili dalle vibrazioni ambientali della struttura. I collegamenti delle condutture richiedono un allineamento preciso per impedire il bypass del gas e garantire una distribuzione uniforme del flusso tra le zone di raccolta.
Integrazione del sistema elettrico
I sistemi elettrici ad alta tensione richiedono eccezionali considerazioni sulla sicurezza durante l'installazione. Gli interruttori di isolamento, i sistemi di messa a terra e i meccanismi di arresto di emergenza devono funzionare in modo affidabile in tutte le condizioni operative. I test prima dell'attivazione del sistema verificano che tutti i componenti elettrici funzionino entro le specifiche di progettazione e rispondano correttamente ai segnali di controllo.
Test iniziale delle prestazioni
Le procedure di messa in servizio stabiliscono parametri prestazionali di base rispetto ai quali confrontare le operazioni future. La misurazione delle emissioni in uscita durante condizioni di ingresso pulite fornisce il riferimento di efficienza. Gli aumenti progressivi della concentrazione di polvere in ingresso verificano che il sistema mantenga l'efficienza di progettazione nell'intero intervallo operativo. I test di temperatura e caduta di pressione confermano che le ipotesi di progettazione meccanica e termica si dimostrano valide durante il funzionamento effettivo.
Formazione e documentazione del personale
Gli operatori di sistema necessitano di una formazione completa che copra il normale funzionamento, il monitoraggio dei parametri, la risoluzione dei problemi di base e le procedure di emergenza. Manuali operativi dettagliati e documentazione di manutenzione specifica per ciascuna installazione consentono una gestione efficace a lungo termine. La formazione regolare di aggiornamento mantiene la competenza operativa in caso di cambiamenti del personale.
Vantaggi relativi all'impatto ambientale e alla conformità normativa
Raggiungimento degli standard di emissione
Le normative ambientali a livello mondiale stabiliscono limiti sempre più stringenti sulle emissioni di particolato industriale. La tecnologia elettrostatica consente costantemente la conformità agli standard attuali fornendo allo stesso tempo margini di sicurezza per futuri inasprimenti normativi. Un moderno depolveratore elettrostatico raggiunge abitualmente emissioni in uscita inferiori a 50 milligrammi per metro cubo normale, livelli ben al di sotto della maggior parte degli standard ambientali internazionali.
Contributi sulla qualità dell'aria
Le emissioni di polveri industriali contribuiscono in modo sostanziale all’inquinamento dell’aria ambiente e agli effetti associati sulla salute respiratoria. I sistemi elettrostatici impediscono ogni anno a migliaia di tonnellate di particolato di entrare nell’atmosfera nelle principali regioni industriali. Questo impatto collettivo si traduce in miglioramenti misurabili della qualità dell’aria nella comunità e in una riduzione degli oneri sanitari derivanti dalle malattie legate all’inquinamento.
Miglioramenti della sicurezza dei lavoratori
La cattura dei gas di scarico prima dell'emissione nell'atmosfera impedisce ai lavoratori di esporsi alle nubi di polvere caratteristiche dello scarico incontrollato. Una migliore qualità dell’aria nelle strutture riduce le malattie respiratorie professionali, diminuisce l’assenteismo e migliora la produttività complessiva dei lavoratori. Questi miglioramenti in termini di sicurezza offrono vantaggi che vanno ben oltre la semplice conformità normativa.
Opportunità di recupero delle risorse
Molti processi industriali rilasciano materiali preziosi nelle polveri di scarico. La raccolta elettrostatica preserva questi materiali in forma secca e relativamente pura, suscettibile di riciclaggio. La polvere di alluminio recuperata, i composti contenenti metalli e altri sottoprodotti generano flussi di entrate riducendo al contempo i requisiti di estrazione mineraria e di produzione primaria. Questa efficienza delle risorse è in linea con i principi dell’economia circolare sempre più apprezzati dai produttori attenti all’ambiente.
Analisi finanziaria e valutazione costi-benefici
Requisiti per gli investimenti di capitale
I costi iniziali per l'attrezzatura e l'installazione dei sistemi elettrostatici variano sostanzialmente in base ai requisiti dell'area di raccolta e alla complessità dell'applicazione. I sistemi più piccoli che servono singole linee di lavorazione possono costare tra i 50.000 e i 150.000 dollari installati. I grandi sistemi integrati che servono più processi o gestiscono carichi di polvere estremi possono raggiungere diversi milioni di dollari. Nonostante i costi di capitale apparenti più elevati rispetto ad alcune alternative meccaniche, l’efficienza e la durata superiori creano condizioni economiche favorevoli a lungo termine.
Dinamica dei costi operativi
Il consumo di energia elettrica rappresenta il maggiore costo operativo ricorrente. I sistemi moderni consumano tipicamente da 5 a 15 kilowatt per mille metri cubi all'ora di volume di gas trattato. Rispetto ai sistemi a maniche, in cui il consumo di energia aumenta drasticamente man mano che si sviluppano i pannelli filtranti, i sistemi elettrostatici mantengono una domanda di energia costante per tutto il ciclo di vita. I costi operativi aggiuntivi includono la sostituzione degli elettrodi, i materiali per la manutenzione e le parti di riparazione occasionali, in genere dal 3 all'8% del costo annuo delle apparecchiature.
Cronologia del ritorno sull'investimento
Confrontando i costi del ciclo di vita con le alternative dei filtri meccanici emerge che i sistemi elettrostatici in genere raggiungono il recupero dell’investimento entro 3-5 anni grazie alla riduzione delle spese operative. La durata prolungata delle apparecchiature, da 15 a 25 anni per i sistemi ben mantenuti, crea valore aggiuntivo attraverso decenni di servizio affidabile oltre il periodo di ammortamento. Le strutture che richiedono un'eccezionale efficienza di raccolta possono realizzare rendimenti ancora più rapidi laddove le tecnologie alternative non possono soddisfare i requisiti di prestazione a nessun costo ragionevole.
Riduzioni dei costi nascosti
Oltre ai costi diretti delle apparecchiature, i sistemi elettrostatici riducono le spese accessorie, tra cui lo smaltimento dei filtri, il trattamento dei fanghi nei sistemi a umido e le riparazioni di emergenza dovute a guasti prematuri dei filtri. I miglioramenti della conformità ambientale possono ridurre i costi di autorizzazione, il rischio di multe e i premi assicurativi nelle giurisdizioni in cui le violazioni delle emissioni comportano sanzioni severe. Questi benefici indiretti, sebbene più difficili da quantificare, spesso superano i risparmi operativi diretti.

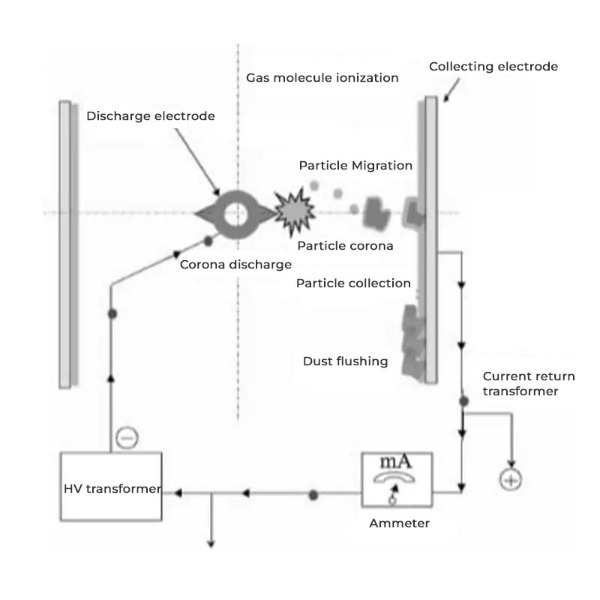

Architettura del sistema di precipitazione elettrostatica
Domande frequenti sui precipitatori elettrostatici
D1: Qual è l'efficienza di raccolta tipica dei moderni precipitatori elettrostatici?
I moderni sistemi elettrostatici raggiungono costantemente efficienze di raccolta dal 99 al 99,9% su tutta la gamma di dimensioni delle particelle, da ultrafini a grossolane. Ciò significa che per ogni diecimila particelle che entrano nel sistema, solo da dieci a cento particelle sfuggono nell’atmosfera. L'efficienza varia in base alle caratteristiche delle particelle, ai parametri elettrici e alla progettazione del sistema, ma i sistemi ben mantenuti raramente scendono al di sotto del 99% di efficienza per tutta la loro durata operativa.
Q2: Con quale frequenza è necessario sostituire gli elettrodi del precipitatore elettrostatico?
Gli elettrodi di scarica e raccolta normalmente funzionano per 8-15 anni prima che diventi necessaria la sostituzione. La durata effettiva dipende dalla concentrazione di polvere in ingresso, dalla resistività delle particelle, dalla temperatura operativa e dalla qualità della manutenzione. Alcuni impianti hanno una durata degli elettrodi superiore a 20 anni, mentre altri che operano in condizioni estreme possono richiedere la sostituzione ogni 5-7 anni. La manutenzione preventiva, compresa la pulizia regolare e l'inibizione della corrosione, prolunga sostanzialmente la durata degli elettrodi.
Q3: I precipitatori elettrostatici possono gestire i gas di scarico ad alta temperatura?
I sistemi elettrostatici standard funzionano efficacemente fino a circa 160 gradi Celsius. Al di là di questa temperatura, la densità del gas diminuisce, la conduttività elettrica aumenta e il rischio di scintille aumenta sostanzialmente. Tuttavia, sistemi specializzati ad alta temperatura che utilizzano materiali elettrodici specifici e strategie di controllo possono gestire flussi di scarico a 300 gradi Celsius o superiori. La consulenza sulla progettazione specifica dell'applicazione garantisce la corretta selezione del sistema per il servizio ad alta temperatura.
Q4: Quale manutenzione richiede un depolveratore elettrostatico?
La manutenzione ordinaria comprende ispezioni visive trimestrali delle condizioni e dell'allineamento degli elettrodi, la misurazione semestrale dei parametri operativi elettrici e il monitoraggio continuo dei sistemi di scarico della tramoggia. La manutenzione annuale prevede l'imaging termico per rilevare anomalie elettriche, misurazione della caduta di pressione del sistema e verifica del funzionamento del sistema di controllo. La sostituzione preventiva dei componenti prima del guasto previene gli arresti di emergenza e mantiene prestazioni costanti. Un programma completo di manutenzione preventiva richiede in genere dalle 40 alle 60 ore di manodopera qualificata all’anno per i sistemi su scala industriale.
D5: In che modo la resistività delle particelle influisce sulle prestazioni del precipitatore elettrostatico?
La resistività elettrica delle particelle determina fondamentalmente l'efficacia con cui le particelle mantengono la carica e migrano verso le superfici di raccolta. Le prestazioni ottimali si verificano quando la resistività delle particelle è compresa tra 10^8 e 10^11 ohm-cm. Al di sotto di 10^8 ohm-cm, le particelle perdono la loro carica troppo rapidamente. Al di sopra di 10^11 ohm-cm, le particelle mantengono una carica eccessiva e si respingono dalle superfici di raccolta. Comprendere la resistività delle particelle dell'applicazione specifica durante la progettazione del sistema garantisce che i parametri elettrici possano essere ottimizzati per la massima efficienza.
Q6: Qual è la differenza tra i precipitatori elettrostatici a piastra e a tubo?
I sistemi a piastre utilizzano piastre di raccolta parallele con elettrodi di scarica sospesi tra di loro. Offrono un design compatto e un accesso semplice per la manutenzione. I sistemi a tubo sono dotati di tubi di raccolta cilindrici con elettrodi di scarica centrali. I tubi forniscono una maggiore superficie di raccolta all'interno di una superficie equivalente, accogliendo volumi di gas più elevati. I design dei tubi presentano sfide di manutenzione e rapping più complesse, ma eccellono nelle applicazioni con vincoli di spazio. La scelta dipende dalla disposizione della struttura, dai requisiti di volume del gas e dalla capacità di manutenzione.
D7: Come posso determinare se un sistema elettrostatico è appropriato per la mia struttura?
La tecnologia elettrostatica è adatta alle applicazioni in cui la cattura delle particelle fini è fondamentale, i costi operativi devono essere ridotti al minimo nel corso della vita delle apparecchiature ed esistono vincoli di spazio. La tecnologia eccelle per il particolato che richiede il recupero, materiali con elevata resistività alla pulizia del filtro e situazioni in cui la coerenza della caduta di pressione è essenziale. Al contrario, le applicazioni che generano materiali estremamente appiccicosi o vapori corrosivi possono richiedere progetti elettrostatici a umido o sistemi ibridi. La valutazione ingegneristica dei requisiti applicativi specifici determina la selezione della tecnologia ottimale.
D8: Quali considerazioni sulla sicurezza si applicano al funzionamento del precipitatore elettrostatico?
I sistemi elettrici ad alta tensione richiedono protocolli di sicurezza completi, comprese procedure di isolamento energetico, sistemi di arresto di emergenza, un'adeguata messa a terra e formazione del personale. Il pericolo di scosse elettriche esiste anche quando l'apparecchiatura sembra inattiva, poiché la carica immagazzinata nei componenti elettrici rappresenta un pericolo. Le strutture devono implementare procedure di blocco/etichettatura, limitare l'accesso alle zone ad alta tensione e condurre regolari corsi di formazione sulla sicurezza per il personale. Una corretta manutenzione degli impianti elettrici e la conformità ai codici elettrici garantiscono un funzionamento sicuro per tutta la durata dell'apparecchiatura.
D9: In che modo le condizioni ambientali influiscono sulle prestazioni del precipitatore elettrostatico?
La temperatura influisce in modo significativo sulle prestazioni, poiché temperature elevate riducono la densità del gas e aumentano la conduttività elettrica. Un'umidità superiore al 15% può creare ambienti corrosivi sulle superfici degli elettrodi. La composizione del gas in ingresso contenente anidride solforosa, ossidi di azoto o altre specie chimiche può creare condizioni acide che richiedono materiali per elettrodi specializzati. L’altitudine in cui si trova l’impianto influisce sulla densità del gas e sulle prestazioni elettriche. Una corretta progettazione del sistema tiene conto di tutte le condizioni ambientali previste per mantenere prestazioni costanti per tutta la vita operativa.
Q10: Quali livelli di emissioni in uscita possono raggiungere i precipitatori elettrostatici?
I moderni sistemi elettrostatici raggiungono abitualmente emissioni in uscita inferiori a 50 milligrammi per metro cubo normale. Progetti avanzati che incorporano più fasi di raccolta o tecnologia ibrida possono raggiungere emissioni in uscita inferiori a 10 milligrammi per metro cubo normale. Le emissioni in uscita a una cifra in milligrammi per metro cubo normale collocano la tecnologia elettrostatica tra i metodi di raccolta delle polveri più efficaci disponibili. Questi livelli di prestazione superano la maggior parte degli standard ambientali internazionali e forniscono margini di sicurezza per futuri inasprimenti normativi.
