La qualità dell’aria industriale rimane una delle sfide più urgenti nella produzione moderna, nella metallurgia e nella lavorazione pesante. I lavoratori delle fonderie, delle acciaierie, degli impianti chimici e delle raffinerie sono regolarmente esposti a fumi pericolosi, particolato e composti organici volatili. L’inalazione prolungata di questi inquinanti porta a malattie respiratorie, tumori professionali e ridotta produttività. Fortunatamente, i controlli tecnici si sono evoluti in modo significativo. Tra le misure più efficaci c'è l'implementazione di un robusto sistema di estrazione fumi (FES).
Prima di approfondire tecnologie specifiche, è essenziale comprendere cosa costituisce “aria tossica” negli ambienti industriali. Le industrie pesanti rilasciano particolato fine (PM2,5 e PM10), fumi metallici (piombo, cromo, manganese), anidride solforosa, ossidi di azoto, monossido di carbonio e idrocarburi policiclici aromatici. Ad esempio, durante le operazioni di spillatura dell'altoforno, il ferro fuso ad alta temperatura rilascia un denso pennacchio di fumi contenente ossidi di ferro, grafite e altri oligoelementi. Senza un’adeguata ventilazione locale degli scarichi, questi contaminanti si diffondono in tutta l’officina, depositandosi sulle superfici ed entrando nei polmoni dei lavoratori.
Gli effetti sulla salute non sono teorici. L'esposizione cronica può causare febbre da fumi metallici, sintomi simili all'asma, fibrosi polmonare e danni neurologici. Inoltre, organismi di regolamentazione come l'OSHA (Occupational Safety and Health Administration) e l'EPA (Environmental Protection Agency) impongono severi limiti di esposizione ammissibili (PEL). La non conformità comporta pesanti molteplici responsabilità legali e danni alla reputazione. Pertanto, investire in apparecchiature di cattura e trattamento affidabili è sia un obbligo etico che una necessità aziendale.
Un sistema di estrazione dei fumi (FES) ben progettato funziona secondo un principio semplice ma efficace: catturare alla fonte, convogliare attraverso condutture, filtrare o trattare i contaminanti e scaricare aria pulita. A differenza della ventilazione generale che diluisce gli inquinanti, la cattura della fonte li rimuove prima che entrino nella zona di respirazione. I componenti principali includono:
Cappe di cattura (tipi chiusi, a tettoia o a tiraggio laterale)
Rete di canalizzazioni con adeguata velocità di trasporto
Dispositivi per la pulizia dell'aria (filtri, scrubber, precipitatori elettrostatici)
Ventilatore a movimento d'aria con pressione statica adeguata
Uscita stack o di ricircolo
Tra questi, la cappa di cattura è probabilmente la più critica. Se la cappa non cattura efficacemente i fumi nel punto di generazione, le apparecchiature a valle diventano inefficaci. È qui che le cappe industriali per la raccolta delle polveri e le soluzioni specializzate per altiforni svolgono un ruolo decisivo.
Le cappe industriali per la raccolta delle polveri sono progettate per un'ampia varietà di applicazioni: molatura, taglio, saldatura, trasporto di materiali, miscelazione e confezionamento. La loro geometria è adattata al processo. Ad esempio, una cappa circolare flangiata funziona bene per i flussi di materiale in caduta, mentre una cappa con fessure copre i punti di trasferimento del trasportatore lunghi. Le considerazioni chiave sulla progettazione includono la velocità di aspirazione, l'angolo della cappa e la distanza dalla sorgente.
Un errore comune è utilizzare una cappa sottodimensionata o posizionarla troppo lontano dal punto di formazione della polvere. La velocità di cattura consigliata per la maggior parte delle polveri secche varia da 0,5 a 2,5 m/s nel punto di generazione. Anche le cappe industriali per la raccolta delle polveri devono essere robuste contro l’abrasione. Per carichi di polvere pesanti, i cappucci rivestiti con piastre antiusura sostituibili prolungano la durata. Inoltre, il design modulare consente l'accesso per la pulizia senza smontare l'intero condotto.
| Tipo di cappuccio | Applicazione tipica | Efficienza di cattura (%) | Frequenza di manutenzione |
|---|---|---|---|
| Cappa chiusa | Foro di cottura del forno, caricamento del reattore | 90–98 | Basso (trimestrale) |
| Tettoia esterna | Stazione di saldatura, vasca aperta | 70–85 | Moderato (bimestrale) |
| Tavolo da discesa | Levigatura, lucidatura a mano | 85–95 | Alto (mensile) |

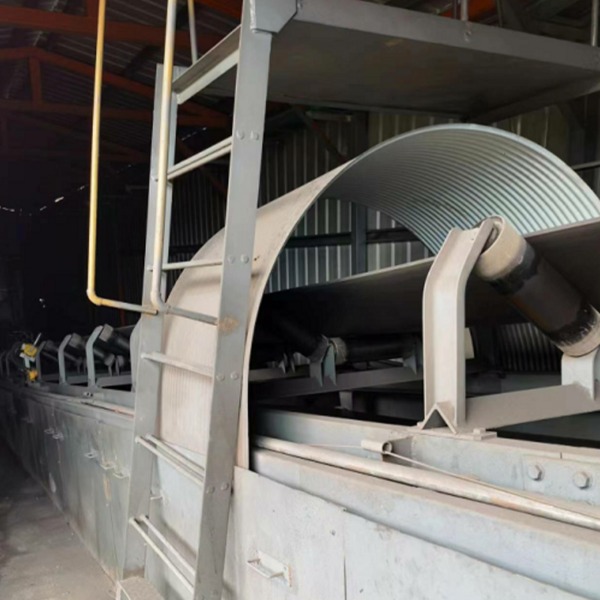

| Cappuccio a fessura | Trasferimento su nastro trasportatore, scarico sacchi | 75–88 | Moderato (bimestrale) |
La tabella sopra illustra che i design completamente chiusi superano significativamente le prestazioni delle cappe esterne. Ciò è particolarmente rilevante per i processi ad alta temperatura e ad alte emissioni come lo fuoriuscita negli altiforni.
Una delle applicazioni più impegnative per qualsiasi sistema di controllo dei fumi è il foro di colata dell'altoforno. Durante la fuoriuscita, il ferro fuso a temperatura superiore a 1500°C scorre dal forno nei canali, rilasciando enormi quantità di fumi. Il fumo contiene particelle fini di ossido di ferro, carbonio incombusto e vapori metallici condensati. Le tradizionali cappe a tiraggio laterale sono spesso inadeguate perché non possono contenere improvvisi scoppi di gas o grandi volumi di fumi.
La soluzione risiede in una cappa specializzata per la cattura del foro di colata dell'altoforno. Un tipico design ad alte prestazioni è costituito da una cappa completamente chiusa posizionata direttamente sopra il foro del rubinetto e la guida. Questa cappa incorpora tre caratteristiche critiche:
Bocche di aspirazione interna disposti strategicamente lungo il percorso dei fumi. Queste porte creano una pressione negativa all'interno della cappa, attirando il fumo verso il basso e lontano dall'operatore.
Una porta mobile sulla parte superiore del recinto. Questa porta è essenziale per l'accesso per la manutenzione. Dopo la fuoriuscita, i lavoratori devono ispezionare la macchina di apertura o la pistola per argilla (che sigilla il foro di fuoriuscita). La porta mobile consente l'accesso tramite carroponte o l'ispezione manuale senza rimuovere l'intera cappa.
Materiali per l'isolamento termico rivestimento delle superfici interne. Poiché il ferro fuso può schizzare in modo imprevedibile, la cappa deve resistere al contatto diretto con metalli e scorie a temperatura >1500°C. L'isolamento riduce inoltre la temperatura della superficie esterna al di sotto dei 60°C, proteggendo il personale nelle vicinanze e prevenendo danni termici ai supporti strutturali.
Se installato correttamente, questo tipo di cappa di cattura del foro di colata dell'altoforno raccoglie almeno il 95% dei fumi generati durante tre operazioni chiave:
Maschiatura normale (ferro che scorre nelle guide)
Apertura del foro di colata (perforazione o immissione di ossigeno)
Bloccare il foro del rubinetto (iniettare fango/argilla)
Anche durante una grande esplosione o un rilascio improvviso della pressione del gas, il cappuccio chiuso funge da serbatoio temporaneo. Il fumo rimane intrappolato all'interno della cappa anziché disperdersi nell'officina. Questa funzione di contenimento impedisce emissioni fuggitive pericolose che altrimenti violenterebbero gli standard di qualità dell’aria.
Un altro vantaggio è la riduzione della radiazione termica nella zona del fondo della colata. Le cappe convenzionali aperte consentono la fuoriuscita di una significativa quantità di calore radiante, aumentando la temperatura ambiente a livelli scomodi e pericolosi. L'involucro isolato non solo cattura i fumi ma blocca anche il calore radiante, migliorando il comfort del lavoratore e riducendo gli incidenti di stress da calore.
Dato l'ambiente estremo, la selezione del materiale è fondamentale. Il guscio interno a contatto con i fumi utilizza tipicamente acciaio inossidabile o lega ad alta temperatura, mentre lo strato isolante potrebbe essere in fibra ceramica o rivestimento refrattario. Il guscio più esterno rimane abbastanza freddo da poter essere toccato brevemente (anche se si raccomandano comunque segnali di attenzione).
Il meccanismo della porta mobile merita un'attenzione particolare. Deve scorrere o incernierare dolcemente senza incepparsi a causa della dilatazione termica. Molle a gas o contrappesi agevolano il funzionamento. Inoltre, la porta è dotata di guarnizioni di tenuta per mantenere l'efficienza di aspirazione quando è chiusa. Le ispezioni della macchina di apertura o della pistola per il fango vengono eseguite attraverso questo sportello superiore, eliminando la necessità di entrare nello spazio ristretto del cofano. Questo design rispetta sia le prestazioni di acquisizione che la praticità di manutenzione.
Una cappa di cattura del foro di colata di un altoforno non funziona da sola. È un componente di un sistema di estrazione dei fumi (FES) più ampio. A valle della cappa, le condutture devono gestire gas ad alta temperatura. Una sequenza tipica include:
Parascintille o camera di sedimentazione: rimuove le particelle grandi e incandescenti per proteggere i filtri.
Sezione di tempra (opzionale) – raffredda i gas da 200–300°C fino a <120°C per filtri in tessuto.
Aspiratore primario – ciclone o multiciclone per particelle grossolane.
Filtro finale – cartuccia o filtro a maniche con membrana in PTFE per polveri sottili.
Ventilatore a tiraggio indotto – dimensionato per la perdita di pressione statica attraverso la cappa, i condotti e i filtri.
Poiché i fumi di un altoforno contengono particelle appiccicose di dimensioni inferiori al micron, nell'unità di filtraggio viene spesso utilizzata la pulizia a getto di impulsi. La logica di controllo del sistema può interconnettersi con il programma della maschiatura: quando il trapano si attiva, la ventola aumenta la velocità per mantenere la velocità di cattura richiesta.
Sebbene le particelle siano l'inquinante più visibile, molti processi industriali rilasciano contaminanti gassosi come anidride solforosa (SO₂), acido cloridrico (HCl), ammoniaca (NH₃) e composti organici volatili (COV). La loro rimozione richiede tecnologie di trattamento dei gas di scarico che vanno oltre la semplice filtrazione.
Il trattamento dei gas di scarico si riferisce tipicamente a una serie di processi chimici o biologici che neutralizzano o trasformano gli inquinanti gassosi in sostanze benigne. I metodi comuni includono:
Lavaggio in umido – Il flusso di gas passa attraverso un liquido (acqua o soluzione alcalina/acida). Ad esempio, uno scrubber a letto impaccato con soluzione caustica assorbe SO₂ e HCl.
Adsorbimento – I letti di carbone attivo o zeolite catturano i COV e i vapori di mercurio. I mezzi esauriti possono essere rigenerati o smaltiti.
Ossidazione termica o catalitica – Per i combustibili, le alte temperature (700–1000°C) scompongono i COV in CO₂ e acqua. Le versioni catalitiche funzionano a temperatura più basse.
Riduzione catalitica selettiva (SCR) – Rimuove gli ossidi di azoto (NOx) reagendo con l'ammoniaca su un catalizzatore.
Nei sistemi integrati, il trattamento dei gas di scarico spesso segue il controllo del particolato. Il motivo è semplice: le particelle ostruirebbero i letti adsorbenti o sporcherebbero le superfici del catalizzatore. Pertanto, una soluzione ben sequenziata utilizza prima un sistema di estrazione dei fumi (FES) con cappe di raccolta delle polveri industriali ad alta efficienza, quindi passa il flusso pulito ma gassoso a uno scrubber o adsorbitore.
Settori diversi richiedono diversi per il trattamento dei gas di scarico. Per un impianto siderurgico dotato di altoforno, i principali inquinanti gassosi sono il monossido di carbonio (tipicamente bruciato) e piccole quantità di SO₂. Tuttavia, se l'impianto utilizza anche linee di sinterizzazione o pellettizzazione, potrebbero essere presenti diossine e furani, che richiedono l'iniezione di carbone attivo. Gli impianti chimici che trattano monomeri producono COV che richiedono ossidatori termici rigenerativi (RTO).
Un errore comune è progettare il trattamento dei gas di scarico senza comprendere la variabilità della portata e della concentrazione. Una soluzione competente comprende serbatoi tamponati o linee di bypass per condizioni sfavorevoli. Inoltre, i sistemi di monitoraggio continuo delle emissioni (CEMS) forniscono dati in tempo reale per regolare la velocità di alimentazione dei reagenti (ad esempio, liquame di calce per il lavaggio dei gas acidi).
Una cappa di cattura del foro di colata dell'altoforno ad alta efficienza riduce il volume totale di gas che richiede il trattamento perché impedisce la diluizione con l'aria ambiente. Volumi di gas più piccoli significano diametri dei condotti più piccoli, una potenza della ventola inferiore e apparecchiature per il trattamento dei gas di scarico più compatte. Al contrario, una cappa che perde o mal posizionata aspira grandi quantità di “falsa aria” – aria pulita che bypassa la fonte – gonfiando inutilmente le dimensioni del sistema.
Pertanto, quando gli ingegneri specificano un sistema di estrazione dei fumi (FES), devono iniziare dalla cappa. Un design chiuso, isolato e con porta mobile come descritto sopra è lo standard di riferimento per gli altiforni. Per altri processi si applicano principi simili: racchiudere la fonte il più possibile, utilizzare l’isolamento termico dove necessario e fornire porte di accesso per la manutenzione.
Un errore ricorrente nel controllo dei fumi industriali è la negligenza nell'accesso per la manutenzione. Molti sistemi funzionano bene per i primi sei mesi, poi le prestazioni peggiorano perché le cappe si intasano, ci sono perdite nelle condutture o i filtri si oscurano. La porta mobile della cappa di cattura del foro di colata dell'altoforno è un esempio di buon design: gli operatori possono ispezionare il macchinario del foro di colata senza fermare il sistema di estrazione dei fumi (FES) o smontare la cappa. Allo stesso modo, le cappe industriali per la raccolta delle polveri dovrebbero avere pannelli di accesso incernierati o morsetti a sgancio rapido.
Le attività di manutenzione ordinaria includono:
Rimozione della polvere accumulata all'interno della cappa (utilizzando aspirazione o aria compressa).
Ispezione dell'isolamento per crepe o scheggiature.
Controllo dell'integrità della porta di aspirazione: le porte non devono essere bloccate da scorie o ferro solidificato.
Testare le guarnizioni delle porte per rilevare eventuali perdite d'aria.
Un programma di manutenzione preventiva, combinato con la formazione del personale di manutenzione, garantisce che il sistema di estrazione dei fumi (FES) mantenga l'efficienza di cattura progettata per anni.
La tabella seguente mette a confronto diverse soluzioni di estrazione in base alla gravità dell'applicazione, all'efficienza e al relativo costo. Si noti che queste sono tendenze generali; le prestazioni effettive dipendono da un'ingegneria adeguata.
| Tipo di soluzione | Ideale per | Efficienza di cattura | Costo relativo (installato) | Complessità di manutenzione |
|---|---|---|---|---|
| Cappa di cattura del foro di colata dell'altoforno (chiusa, isolata) | Rubinetto intermittente ad alta temperatura, ad alto contenuto di fumi | 95–98% | Alto | Moderato |
| Cappa di raccolta polveri industriali generali (chiusa) | Trasportatori, frantoi, miscelatori | 90–95% | Medio | Basso |
| Cappa Tettoia esterna | Saldatura, brasatura, laboratorio | 70–85% | Basso | Molto basso |
| Trattamento dei gas di scarico (scrubber a umido) | Gas acido, COV solubile | 85–99% (specifico per il gas) | Medio-alto | Alto (manipolazione di liquidi) |
| Trattamento del gas di scarico (adsorbitore di carbonio) | COV a bassa concentrazione, odori | 80-95% | Medio | Medio (sostituzione del carbonio) |
Per un'applicazione in altoforno, la combinazione di una cappa di cattura del foro di colata dell'altoforno ad alte prestazioni con un filtro a maniche (per i particolati) ed eventualmente uno scrubber (se SO₂ è regolamentato) producono i migliori risultati.
Per una struttura che consideri un aggiornamento o una nuova installazione, si consigliano i seguenti passaggi:
Caratterizzare le emissioni – Identificare ciascuna fonte, misurare il volume dei fumi, la temperatura, la dimensione delle particelle e la composizione del gas.
Imposta l'efficienza di acquisizione del target – Basato su limiti normativi e obiettivi sanitari interni.
Seleziona i tipi di cappa – Per fonti ad alta temperatura come i fori di rubinetto, scegliere un design chiuso e isolato con porta mobile. Per le altre lavorazioni cappe industriali di raccolta polveri adeguata al compito.
Progettazione di condotti e sistemi di ventilazione – Assicurarsi che la velocità di trasporto impedisca la sedimentazione (tipicamente 15–20 m/s per polveri pesanti).
Scegli il controllo del particolato – Baghouse o raccoglitore di cartucce.
Se necessario, aggiungere il trattamento dei gas di scarico – Per inquinanti gassosi.
Installare monitoraggio e controlli – Cadute di pressione, stato del ventilatore e lettura delle emissioni.
Operatori ferroviari e personale di manutenzione – Sottolineare l'importanza di mantenere la porta mobile chiusa tranne durante la manutenzione.
Mito: "Una cappa chiusa si surriscalderà e fallirà."
Fatto: Con un adeguato isolamento e un flusso d'aria interno (aspirazione), la cappa rimane entro i limiti del materiale. L'aria in movimento porta tramite il calore radiante.
Mito: “Il trattamento dei gas di scarico è troppo costoso per i piccoli impianti.”
Fatto: Esistono soluzioni scalabili, tra cui scrubber modulari e adsorbitori rigenerabili. Il costo della non conformità (multe, azioni legali, indicazioni sulla salute) spesso supera l’investimento terapeutico.
Mito: “Le cappe industriali per la raccolta delle polveri sono tutte uguali.”
Fatto: La geometria, il posizionamento e la velocità dell'aria della cappa determinano l'efficienza. Una cappa da $ 5.000 può sovrapporsi a una da $ 50.000 se progettata correttamente.
L’aria tossica negli ambienti industriali non è un costo di produzione inevitabile. È un problema con soluzioni ingegneristiche comprovate. Un sistema di estrazione dei fumi (FES) ben progettato che incorpora cappe di raccolta delle polveri industriali per processi generali e una cappa specializzata per la cattura del foro di colata dell'altoforno per applicazioni ad alta temperatura può rimuovere oltre il 95% delle emissioni nocive. Se abbinati ad un trattamento adeguato dei gas di scarico, anche gli inquinanti gassosi vengono neutralizzati prima dello scarico.
Il design specifico di una cappa di cattura del foro di colata di un altoforno - completamente chiuso, dotato di porte di aspirazione interna, uno sportello superiore mobile per la manutenzione e isolamento termico per resistere agli spruzzi di ferro fuso - dimostra come un'ingegneria attenta affronti sia le prestazioni di cattura che la praticità operativa. Tale cappa garantisce che, anche durante gli scoppi, il fumo venga temporaneamente immagazzinato all'interno dell'involucro senza contaminare l'ambiente dell'officina.
I manager che danno priorità alla qualità dell'aria non solo proteggono la propria forza lavoro, ma migliorano anche la produttività, riducono i tempi di inattività e garantiscono la conformità normativa. Le tecnologie sono mature, l’economia è favorevole e la questione morale è innegabile. È tempo di dire addio all'aria tossica, una cappa alla volta.
1. Qual è la differenza principale tra un sistema di estrazione dei fumi (FES) e una ventilazione generale?
Un sistema di estrazione dei fumi (FES) cattura i contaminanti alla fonte prima che si disperdano, mentre la ventilazione generale diluisce l'aria inquinata con aria fresca in tutto lo spazio. La cattura energetica della fonte è molto più efficiente e richiede un consumo inferiore.
2. In che modo la cappa di cattura del foro di colata di un altoforno gestisce il calore estremo e gli spruzzi di ferro fuso?
La cappa è rivestita con materiali termoisolanti come fibra ceramica o coperte refrattarie. Questi materiali resistono al contatto diretto con il ferro fuso (>1500°C) e all'erosione delle scorie, mantenendo la temperatura della superficie esterna sicura per il personale.
3. È possibile adattare le cappe industriali per la raccolta delle polveri ai processi esistenti?
SÌ. La maggior parte delle cappe sono progettate con connessioni modulari. Tuttavia, è necessaria un'adeguata valutazione ingegneristica per garantire che la velocità di aspirazione e le dimensioni dei condotti corrispondano alle specifiche della nuova cappa. Il retrofit spesso migliora le prestazioni del sistema esistente.
4. Quando è necessario il trattamento dei gas di scarico oltre alla filtrazione del particolato?
Se le emissioni contengono gas pericolosi come anidride solforosa, acido cloridrico, ammoniaca o composti organici volatili, i filtri antiparticolato da soli non sono in grado di rimuoverli. A valle deve essere aggiunto il trattamento dei gas di scarico (scrubber, adsorbitori, ossidanti).
5. Che manutenzione richiede la porta mobile della cappa di cattura della rubinetteria di un altoforno?
Ispezione regolare delle guarnizioni delle porte, delle cerniere e dei meccanismi di contrappeso. Inoltre, controlla l'accumulo di scorie attorno al telaio della porta. La porta dovrebbe aprirsi e chiudersi liberamente. Qualsiasi danno all'isolamento vicino all'apertura della porta deve essere riparato tempestivamente per mantenere l'efficienza della cattura.
