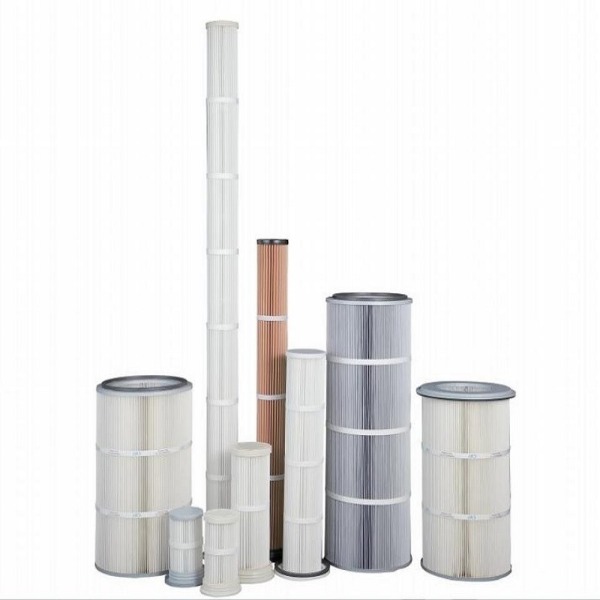

Perché vale la pena investire in un filtro a cartuccia pieghettato Pulse Jet personalizzato?

Come cambia la pulizia con getto a impulsi Cosa deve fare un filtro

La pulizia a getto pulsato è una modalità operativa impegnativa. Una breve raffica di aria compressa viene diretta nel lato pulito del filtro, provocando la flessione delle pieghe e rilasciando la polvere che si è accumulata sul lato sporco. Questo ciclo si ripete centinaia di volte al giorno. Il media filtrante deve quindi resistere a ripetuti stress meccanici mantenendo la propria efficienza di filtrazione.

La geometria pieghettata della cartuccia è particolarmente adatta a questo ambiente perché racchiude un'ampia superficie in un ingombro compatto. Le pieghe creano canali che distribuiscono l'energia dell'impulso in modo più uniforme rispetto a una borsa piatta e la struttura rigida elimina la necessità di una gabbia interna. La rimozione della gabbia elimina un punto di guasto comune: l'abrasione che si verifica quando il tessuto della borsa sfrega contro le strutture di supporto metalliche.

Principali differenze meccaniche tra sacchetti e cartucce pieghettate

Il materiale pieghettato offre da quattro a sei volte l'area di filtrazione di un sacco standard nello stesso volume dell'alloggiamento.

L'assenza di gabbia significa assenza di usura del fondo e assenza di corrosione della gabbia che contribuiscono a guasti prematuri.

L'energia dell'impulso viene distribuita su un pacco pieghe autoportante anziché su un tubo di tessuto flessibile.

I cappucci terminali e le flange della cartuccia possono essere lavorati per adattarsi alle piastre tubiere esistenti senza modificare l'alloggiamento.

Perché le dimensioni personalizzate non sono un lusso ma un requisito

Gli alloggiamenti dei collettori di polveri sono raramente intercambiabili. Un'unità installata in un cementificio nel 1998 potrebbe avere una piastra tubiera con un cerchio di bulloni che non corrisponde più a nessuna delle attuali offerte del catalogo. Una struttura farmaceutica potrebbe richiedere una cartuccia che si adatti a un alloggiamento in acciaio inossidabile con una finitura sanitaria specifica. Un'officina per la lavorazione dei metalli potrebbe aver bisogno di una cartuccia corta e larga per adattarsi a un collettore a basso profilo fabbricato su misura in loco.

Quando una cartuccia standard viene forzata in un alloggiamento non standard, accadono diverse cose. La guarnizione potrebbe non posizionarsi correttamente, consentendo alla polvere di oltrepassare il filtro. La cartuccia potrebbe non agganciare correttamente il Venturi del getto a impulsi, riducendo l'efficienza della pulizia. L'area di filtraggio disponibile potrebbe essere inferiore a quella richiesta dal sistema, causando un maggiore lavoro della ventola e un aumento della caduta di pressione.

Dimensionei critiche che devono essere personalizzate

Selezione dei supporti: abbinamento del tessuto alle condizioni operative

Il media è il cuore di qualsiasi cartuccia filtrante. Una cartuccia che funziona bene in un forno da cemento potrebbe guastarsi rapidamente in un essiccatore chimico. La differenza sta nella chimica delle fibre, nel trattamento superficiale e nel modo in cui il materiale è pieghettato e rifinito.

Tipi di supporti comuni e relativi involucri operativi

La selezione dei media coinvolge anche la finitura. Le superfici bruciacchiate, calandrate o rivestite in PTFE modificano il modo in cui la polvere viene rilasciata dalle pieghe. Nelle applicazioni in cui la polvere è oleosa o igroscopica, una membrana può essere essenziale. Nelle applicazioni abrasive, potrebbe essere necessario un materiale più pesante o una tela protettiva.

Come la plissettatura personalizzata ottimizza la caduta di pressione e il consumo di energia

La pressione differenziale, spesso abbreviata in DP, è il singolo indicatore più utile delle prestazioni del filtro e del costo energetico. Ogni unità di DP rappresenta la resistenza che la ventola deve superare. In un tipico depolveratore a getto pulsato, la ventola rappresenta la maggior parte del consumo elettrico. La riduzione della DP anche di un piccolo margine può produrre risparmi misurabili nell'arco di un anno di funzionamento continuo.

La pieghettatura personalizzata influisce sulla DP in diversi modi. La profondità delle pieghe, la spaziatura delle pieghe e la permeabilità del supporto determinano la facilità con cui l'aria passa attraverso la cartuccia. Una cartuccia con un numero troppo basso di pieghe presenta un'elevata velocità frontale e un elevato DP. Una cartuccia con troppe pieghe può accumulare la polvere in modo troppo stretto, causando ponti e una pulizia incompleta.

I dati sul campo provenienti da progetti di sostituzione mostrano costantemente che una cartuccia pieghettata personalizzata correttamente specificata può ridurre la DP operativa del 30-50% rispetto a sacchetti usurati o cartucce non corrispondenti. La cifra esatta dipende dal carico di polvere, dal ciclo di pulizia e dal supporto selezionato.

Settori in cui le cartucce personalizzate risolvono problemi specifici

Settori diversi presentano sfide diverse. Una cartuccia che funziona bene in uno potrebbe non funzionare in un altro. Le sezioni seguenti descrivono le applicazioni comuni e le funzionalità personalizzate più importanti.

Raccolta delle polveri di cemento e miniere

La polvere di cemento è abrasiva e alcalina. Tende a compattarsi saldamente e a resistere al rilascio durante la pulizia a impulsi. Una cartuccia personalizzata per questo ambiente utilizza in genere un supporto in poliestere più pesante con una superficie bruciacchiata, pieghe più profonde per ridurre la velocità frontale e un design robusto del cappuccio terminale che resiste all'abrasione causata dall'ingresso della polvere.

Trattamento chimico e incenerimento dei rifiuti

I processi chimici spesso producono particolato acido o corrosivo. Il supporto PPS è una scelta comune perché resiste all'idrolisi e agli attacchi acidi meglio del poliestere. Nell'incenerimento dei rifiuti, tracce di acido cloridrico e ossidi di zolfo possono degradare rapidamente i mezzi filtranti. Una cartuccia personalizzata con supporto PPS e membrana protettiva può prolungare significativamente la durata.

Produzione alimentare e farmaceutica

In questi settori, l’efficienza della filtrazione e la pulibilità sono fondamentali. I supporti in nanofibra catturano le particelle inferiori al micron che i supporti standard possono far passare. La costruzione della cartuccia deve inoltre evitare fessure in cui potrebbero annidarsi i batteri. Spesso sono necessari tappi terminali personalizzati con transizioni fluide e finiture sanitarie.

Aspirazione fumi di lavorazione dei metalli e saldatura

I fumi di saldatura sono fini, appiccicosi e spesso contengono ossidi metallici. Le cartucce standard possono accecarsi rapidamente. Una cartuccia personalizzata con membrana in PTFE e geometria della piega ottimizzata per il rilascio dell'impulso può mantenere il flusso d'aria e prolungare l'intervallo tra le sostituzioni.

Come specificare una cartuccia personalizzata senza pagare in eccesso

Personalizzare non significa automaticamente costoso. Il costo di una cartuccia personalizzata dipende dal supporto, dall'hardware, dagli strumenti e dalla quantità dell'ordine. Per molte applicazioni, il sovrapprezzo rispetto a una cartuccia standard è modesto e il risparmio energetico e la frequenza di sostituzione compensano rapidamente la differenza.

Informazioni da raccogliere prima di richiedere un preventivo

Dimensioni del filtro esistente o disegno della piastra tubiera e dell'alloggiamento.

Intervallo di temperatura operativa, compresi i picchi.

Composizione e concentrazione delle polveri.

Pressione differenziale attuale e ciclo di pulizia.

Pressione dell'aria compressa e durata dell'impulso.

Efficienza di filtrazione richiesta o limite di emissione.

Quantità annua e programma di consegna desiderato.

Fornire queste informazioni consente al produttore del filtro di consigliare il supporto, la geometria della piega e l'hardware giusti senza congetture. Riduce anche il rischio di un errore costoso.

Controlli di qualità che separano una buona cartuccia da una responsabilità

Non tutte le cartucce personalizzate sono costruite secondo lo stesso standard. Una cartuccia che sembra corretta all'esterno potrebbe guastarsi prematuramente se le pieghe non sono sigillate correttamente, se il supporto viene danneggiato durante la piegatura o se i cappucci terminali non sono incollati correttamente.

Passaggi chiave del controllo qualità

Ispezione dei supporti per individuare fori, punti sottili e peso incoerente.

Conteggio delle pieghe e verifica della profondità delle pieghe rispetto alle specifiche.

Test di integrità del legame del cappuccio terminale.

Controllo dimensionale di flange e guarnizioni.

Test di permeabilità all'aria su cartucce finite.

Imballaggio che protegge le pieghe durante il trasporto.

Un fornitore in grado di documentare questi passaggi ha maggiori probabilità di consegnare una cartuccia che funzioni come previsto. Richiedi rapporti di prova o cartucce campione prima di impegnarti in un ordine di grandi dimensioni.

Compatibilità di sostituzione: estensione della vita delle apparecchiature esistenti

Molti depolveratori industriali rimangono in servizio per decenni. Il produttore dell'apparecchiatura originale potrebbe non supportare più il filtro oppure le parti di ricambio potrebbero essere costose e arrivare lentamente. È possibile progettare una cartuccia personalizzata per adattarsi all'alloggiamento esistente e abbinare o superare le prestazioni di filtrazione originali.

Questo approccio è particolarmente utile quando il filtro originale è un sacchetto e l'operatore desidera passare ad una cartuccia pieghettata. La conversione spesso richiede un adattatore personalizzato o una nuova piastra tubiera, ma il risultato è un sistema con un'area di filtraggio più elevata, un DP inferiore e un consumo di aria compressa inferiore.

Fattori da considerare quando si sostituiscono i sacchetti con le cartucce

Errori comuni quando si ordinano filtri personalizzati

Anche i team di manutenzione esperti possono commettere errori quando si specificano cartucce personalizzate. Gli errori più comuni non sono tecnici ma procedurali.

Errore 1: misurare solo il vecchio filtro

Il vecchio filtro potrebbe essersi deformato durante la manutenzione. La misurazione di una cartuccia usata può introdurre errori. È preferibile misurare direttamente l'alloggiamento e la piastra tubiera oppure fare riferimento ai disegni dell'apparecchiatura originale, se disponibili.

Errore 2: ignorare la temperatura di picco

Un filtro che funziona continuamente a 120 C può subire brevi escursioni fino a 160 C durante un processo alterato. Se il supporto viene selezionato solo per la temperatura continua, potrebbe guastarsi durante il picco. Specificare sempre sia la temperatura continua che quella di picco.

Errore 3: scegliere i media solo in base al prezzo

Il mezzo meno costoso potrebbe non essere il più economico per tutta la durata del filtro. Un supporto che si oscura rapidamente o si guasta presto costerà di più in termini di manodopera sostitutiva e tempi di inattività rispetto a un supporto dal prezzo più elevato che dura più a lungo.

Errore 4: trascurare il sistema di pulizia

Una cartuccia personalizzata deve funzionare con il sistema a getto di impulsi esistente. Se la pressione dell'impulso è troppo bassa o il Venturi non è accoppiato correttamente, anche una cartuccia ben realizzata non pulirà correttamente. Il sistema di pulizia deve essere rivisto come parte delle specifiche della cartuccia.

Come valutare un fornitore di filtri personalizzati

Il fornitore è importante quanto il prodotto. Un fornitore che conosce i sistemi di raccolta delle polveri può contribuire a evitare errori costosi. Un fornitore che si limita a tagliare i supporti su misura può consegnare una cartuccia che si adatta ma non funziona.

Domande da porre a un potenziale fornitore

Potete fornire dati di test per applicazioni simili?

Qual è il vostro processo per verificare le dimensioni?

Come gestite la selezione dei supporti per polveri corrosive o ad alta temperatura?

Potete fornire referenze di settori simili?

Qual è il tempo di consegna per le cartucce personalizzate?

Offrite cartucce campione per la valutazione?

Un fornitore che risponde chiaramente a queste domande e fornisce la documentazione ha maggiori probabilità di fornire un filtro personalizzato di successo.

Domande frequenti

Q1: Potete produrre cartucce che corrispondano alle dimensioni del mio filtro a maniche esistente?

SÌ. Le cartucce personalizzate sono fabbricate in base alle dimensioni dell'alloggiamento e della piastra tubiera esistenti. Fornire un disegno o misurazioni accurate della piastra tubiera, dell'interno dell'alloggiamento e della posizione del venturi del getto a impulsi. La cartuccia sarà costruita per adattarsi senza modifiche all'alloggiamento.

Q2: Qual è la quantità minima d'ordine per i filtri a cartuccia pieghettati personalizzati?

Le quantità minime dell'ordine variano in base al tipo di supporto e alla complessità dell'hardware. Per molte configurazioni personalizzate, è possibile produrre un piccolo ordine di prova prima di una produzione più ampia. Discuti le tue esigenze con il fornitore per determinare l'approccio più economico.

Q3: Come scelgo il supporto giusto per il mio sistema a getto di impulsi?

La scelta del supporto dipende dalla temperatura, dalla composizione chimica della polvere, dall'abrasione e dall'umidità. Il poliestere è adatto per polveri generiche fino a 130 C. Il PPS resiste agli acidi e a temperature più elevate fino a 176 C. L'aramide è utilizzata per applicazioni ad alta temperatura fino a 200 C. Le opzioni con membrana in PTFE e nanofibra migliorano l'efficienza di rilascio e cattura di polvere fine o appiccicosa.

D4: Una cartuccia personalizzata ridurrà il consumo di aria compressa?

In molti casi, sì. Una cartuccia pieghettata con geometria della piega ottimizzata e supporti appropriati può mantenere una pressione differenziale inferiore, il che significa che il sistema a getto di impulso non ha bisogno di attivarsi così spesso o così a lungo. La riduzione esatta dipende dall'applicazione e dalle condizioni del sistema di pulizia esistente.

Q5: Quanto tempo ci vuole per ricevere un ordine di cartuccia personalizzata?

I tempi di consegna dipendono dalla disponibilità dei supporti, dalla fabbricazione dell'hardware e dalla quantità dell'ordine. Un tipico ordine personalizzato può richiedere diverse settimane dall'approvazione dei disegni alla spedizione. Potrebbero essere disponibili opzioni urgenti per sostituzioni urgenti.

D6: Le cartucce personalizzate possono sostituire i sacchetti in un raccoglitore di polveri esistente?

Sì, ma la conversione richiede un'attenta valutazione. L'alloggiamento deve avere spazio sufficiente per la cartuccia. Potrebbe essere necessario regolare il sistema del getto a impulsi. Potrebbe essere necessario modificare la tramoggia e lo scarico della polvere. Un fornitore esperto nelle conversioni da sacchetto a cartuccia può guidare il processo.
